MPMDS 시리즈의 가이드 링

지지 링이라고도 불리는 가이드 링은 피스톤 또는 피스톤로드의 움직임을지지하기 위해 유압 실린더 또는 가스 실린더의 피스톤 또는 피스톤로드에 사용되는 부분입니다. 운동 중에 피스톤 또는 피스톤로드가 실린더 본체와 직접 접촉 및 마찰을 방지하고 실린더 바디와 피스톤 또는 피스톤로드가 손상되지 않도록 보호합니다. 가이드 고리에 일반적으로 사용되는 재료는 폴리 옥시 메틸렌 (POM)입니다.

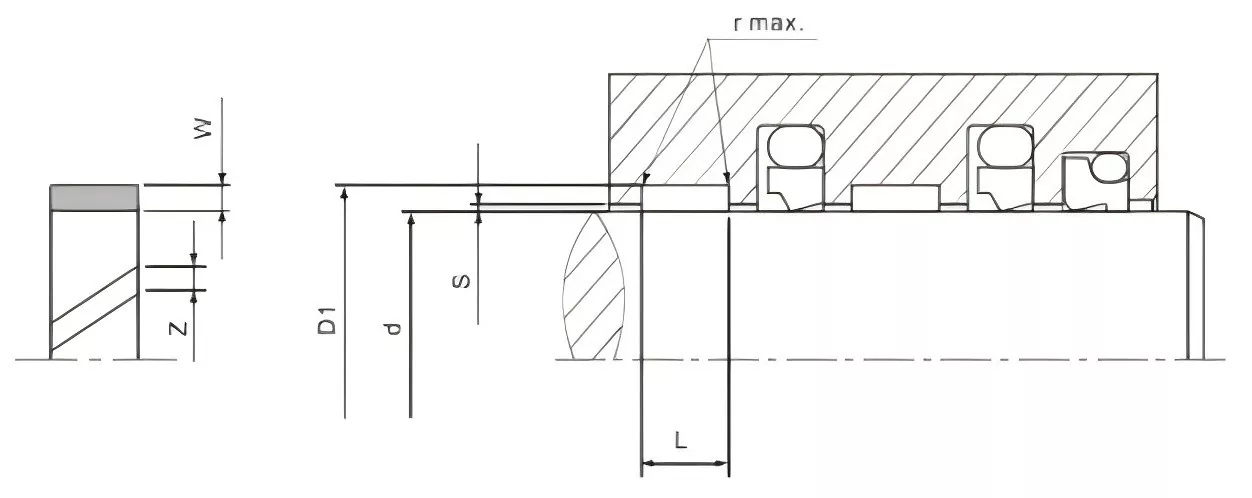

그루브 표면 특성

사양

제한 허가 s

지금 견적을 받으십시오

ptfe로 가득합니다

특징

피스톤로드 용 비금속 가이드 벨트, 즉시 사용 가능하고 현장 절단 유형으로 제공됩니다.

▶재료

-원래 방지 링은 PTFE 브론즈 복합재입니다

▶성능

피스톤로드의 비금속 가이드 요소, ISO10766 표준 공동에도 적합합니다.

-금속/플라스틱 재료 페어링은 "차단"및 "발작"제한된 하중 용량 (재료)을 방지합니다.

-마찰, 스틱 슬립 현상 없음; 윤활이 좋지 않은 건식 달리기 작업 조건에 적합합니다.

-좋은 진동 댐핑 (방사형 진동);

-가능성이없는 외국 불순물;

-Guide 링 코너 반올림은 공동 홈의 반원형 코너에서 가장자리 갭 압출 "압출"을 방지합니다.

> 근무 조건

선형 속도 : ≤15 m/s;

하중 용량 : ≤15 N/mm2, 20 ℃; <7.5n/, 80 ℃; <5n/mm2, 120c. 최대 작동 온도 : -60 ° C ~+150 ° C (200 ° C).

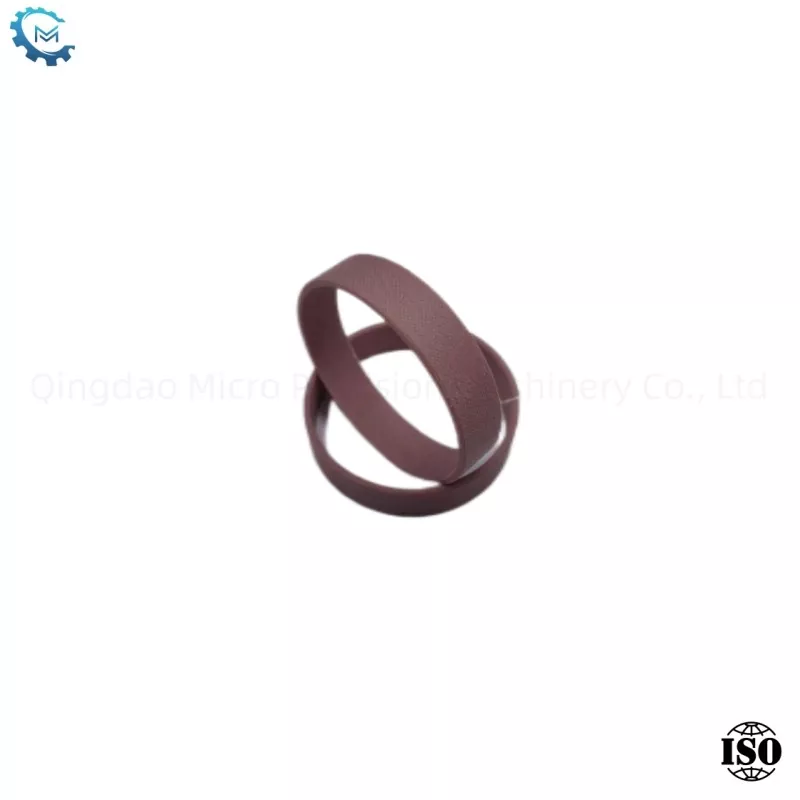

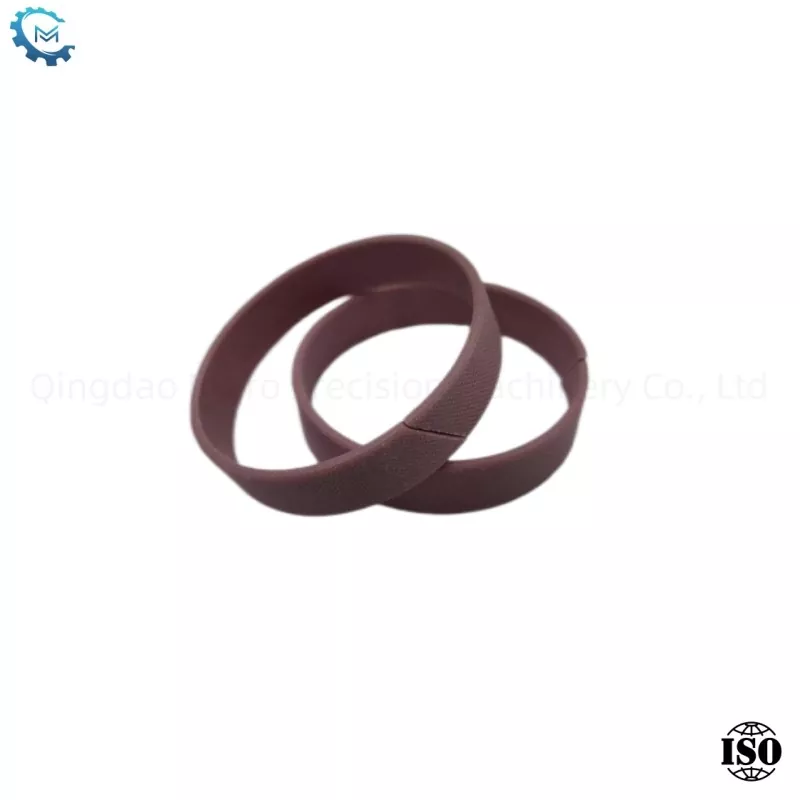

페놀 천

▶특징

피스톤의 비금속 가이드 요소.

▶재료

-원래 방지 고리는 페놀 천입니다

▶성능

피스톤로드의 비금속 가이드 요소로 사용되며 IS010766 표준 공동에도 적합합니다.

-금속/플라스틱 재료 페어링은 "차단"및 "발작"현상을 방지합니다.

-High 하중 베어링 용량, 취성 작업 온도에 도달하기 전에 탄성;

-Guide 링 코너 반올림은 공동 홈의 반원형 코너에서 가장자리 압출 "압출"을 방지합니다.

▶작업 조건

라인 속도 : <1m/s

하중 용량 : <50N/mm2, 120C 미만의 최대 작업 온도 : -60 ~+120 ° C
