밸브 블록의 설계 원리는 무엇입니까?

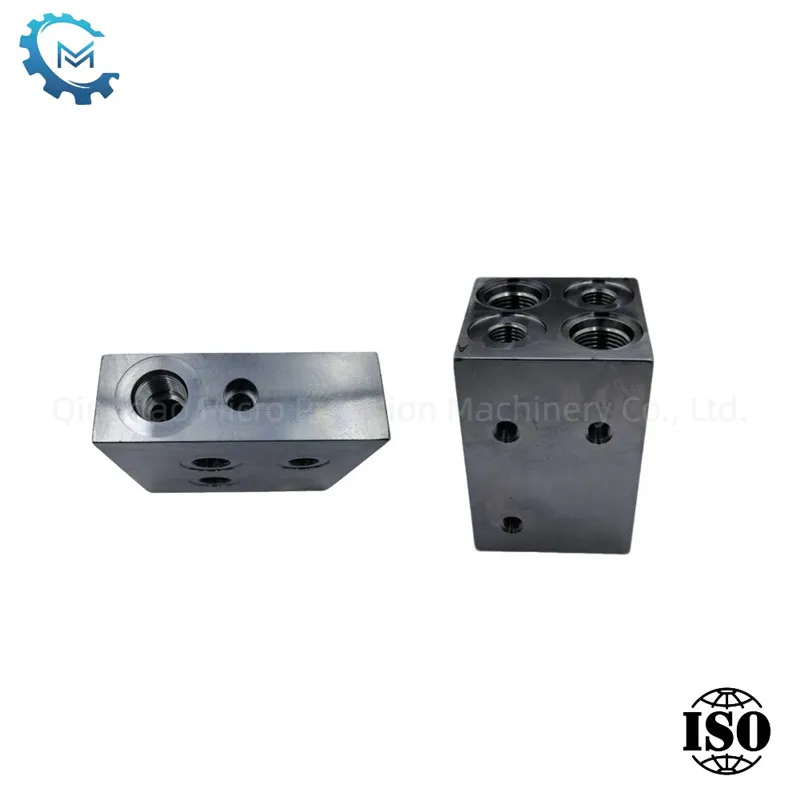

의 디자인유압 밸브 블록복잡하고 섬세한 작업으로 시스템의 기능 요구 사항, 구조 레이아웃, 처리 기술 및 기타 측면을 포괄적으로 고려해야합니다. 다음은 요약 된 유압 밸브 블록 설계에서 따라야하는 주요 원칙입니다.Qingdao Micro Precision Machinery Co., Ltd.수년간의 경험을 바탕으로.

1. 시스템 통합 및 기능 일치

밸브 블록 설계의 첫 번째 원리는 오일 회로가 유압 시스템 회로도의 요구 사항을 엄격히 준수해야한다는 것입니다. 설계하기 전에 시스템 단순화 및 소형성을 달성하기 위해 어떤 오일 회로를 통합 할 수 있는지 명확하게 설명합니다. 동시에, 밸브 블록에 포함 된 구성 요소의 수는 너무 많은 구성 요소로 인해 밸브 블록의 과도한 볼륨을 피하기 위해 중간 정도가되어야합니다.

2. 구성 요소 레이아웃 및 설치

우리는 유압 부품의 레이아웃 및 설치 세부 사항에주의를 기울입니다. 상호 간섭을 피하려면 구성 요소 간의 최소 간격이 5mm를 초과해야합니다. 동시에, 역전 밸브의 파일럿 밸브, 압력 밸브 및 압력 게이지와 같은 구성 요소는 전체 부피를 줄이기 위해 밸브 블록의 설치 평면 밖에서 적절하게 확장 될 수 있습니다. 또한 밸브 코어는 자체 중량으로 인해 감도와 작동 성능에 영향을 미치지 않도록 항상 수평 방향으로 설치해야합니다.

3. 채널 설계 및 유체 최적화

채널 디자인밸브 블록중요합니다. 채널 설계는 가능한 한 간단해야하므로 깊은 구멍과 경사 구멍을 피하기 위해 처리 난이도와 흐름 저항 손실을 줄입니다. 8m/s의 작동 파이프 라인 유량과 4m/s의 리턴 파이프 라인 유량을 권장합니다. 또한, 교차 구멍의 구조는 티 형 구조를 채택하고 크로스 형 구조를 피하기 위해 오염 물질 침착을 방지해야한다.

4. 강도와 신뢰성

밸브 블록의 강도와 신뢰성은 설계의 핵심입니다. 맹인 구멍 사이의 최소 벽 두께는 고압 하에서 스트레스 농도로 인해 파손되지 않도록 엄격하게 점검해야합니다. 주철 밸브 블록의 경우, 인접한 구멍의 벽 사이의 거리는 5mm 이상이어야합니다. 단조 스틸 밸브 블록의 경우 구멍 간격은 3mm 이상이어야합니다. 또한, 벽 두께가 너무 작기 때문에 누설이나 밸브 블록 고장을 피하기 위해 오일 채널과 충돌하지 않도록 고정 나사 구멍의 설계에 특별한주의를 기울여야합니다.

결론

~에Qingdao Micro Precision Machinery Co., Ltd., 우리는 항상 과학 설계 원칙과 엄격한 품질 관리를 통해 고객에게 고성능 유압 유압 밸브 블록 제품을 제공하기 위해 최선을 다하고 있습니다. 우리는 설계 단계의 모든 세부 사항을 완전히 고려함으로써 실제 응용 분야에서 시스템의 효율적인 작동과 장기 안정성을 달성 할 수 있다고 생각합니다.
