체크 밸브 전후에 릴리프 밸브를 설치해야합니까?

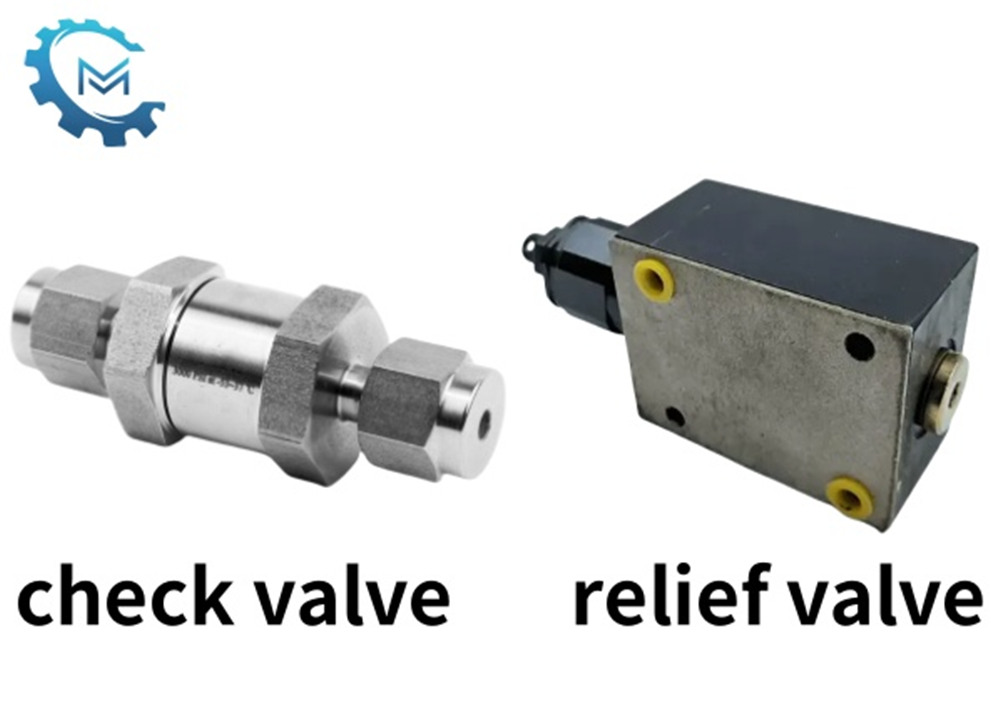

유압 장비 제조업체로서, 우리는 유압 시스템을 설계 할 때 릴리프 밸브와 체크 밸브의 설치 순서에 대해 종종 생각합니다. 두 밸브는 유압 시스템에서 중요한 역할을합니다. 릴리프 밸브는 주로 과도한 압력으로 인한 손상으로부터 시스템을 보호하는 데 사용되며 체크 밸브는 오일의 역 흐름을 방지하는 데 사용됩니다.

릴리프 밸브가 종종 상류로 인한 이유는 무엇입니까?밸브를 점검하십시오?

릴리프 밸브가 시스템의 주 압력 제어 밸브로 사용되면 일반적으로 유압 펌프의 배출구와 체크 밸브 전에 병렬로 연결됩니다. 이 시점에서, 릴리프 밸브는 갑작스런 하중 변화 또는 시스템 막힘으로 인한 과도한 압력을 방지하고 펌프 및 파이프 라인의 안전성을 보호하기 위해 펌프의 출력 압력을 직접 모니터링하고 제한합니다. 이 철 규칙은 유압 시스템의 코어 안전 논리에서 파생됩니다. 오일 펌프의 압력 오일 출력은 릴리프 밸브를 통과 한 후 체크 밸브로 제어되는 액추에이터 회로에만 들어갈 수 있습니다. 이 레이아웃은 시스템 압력이 설정된 값을 초과 할 때 릴리프 밸브가 오일 탱크로의 초과 흐름을 즉시 안내하여 파이프 라인이나 구성 요소를 손상시키는 압력 서지를 피할 수 있습니다.

특별한 상황에 대한 예외

특정 작업 조건에서 오버 플로우 밸브는 체크 밸브 후에 배치해야합니다. 예를 들어, 유압 잠금 회로에서, 독립적 인 오버 플로우 밸브는 종종 유압식 제어 체크 밸브로 구성된 잠금 장치 뒤에 필요합니다. 이 설계는 액추에이터의 안정적인 잠금을 보장 할뿐만 아니라 잠금 해제시 충격 압력을 독립적으로 제어 할 수 있습니다.

또 다른 예는 일부 축적기의 오일 공급 회로입니다. 어큐뮬레이터의 다운 스트림 구성 요소를 보호 해야하는 경우 체크 밸브 후에 오버 플로우 밸브를 설치해야합니다. 이 시점에서 체크 밸브는 축적기 에너지가 뒤로 흐르지 않도록 할 수있는 반면, 후속 오버 플로우 밸브는 항상 작동 챔버 압력을 모니터링하여 이중 보호 메커니즘을 형성합니다.

결론

a밸브 블록제조업체, 우리는 릴리프 밸브와 체크 밸브의 설치 시퀀스의 적절한 선택이 유압 시스템의 안정적인 작동과 구성 요소 보호에 중요하다는 것을 잘 알고 있습니다. 유압 시스템을 설계 할 때는 시스템의 특정 요구 및 응용 프로그램 시나리오를 기반으로 전체 유압 시스템의 균형을 종합적으로 고려하고 유압 시스템이 안전하고 효율적으로 작동 할 수 있도록 설치 시퀀스를 올바르게 선택합니다.
