비표준 유압 밸브 블록

비표준 맞춤형 유압 밸브 블록 Qingdao Micro Precision Machinery Co., Ltd.는 비표준 유압 밸브 블록의 설계 및 처리를 전문으로하는 제조업체입니다. 우리는 20 년 이상 유압 밸브 블록의 설계 및 생산에 중점을 두었습니다. 우리의 제품은 안정성이 매우 높으며 가격 이점도 매우 분명합니다. 대부분의 유럽 및 미국 시장을 다루고 있습니다.

우리는 중국에서 장기 파트너가되기를 기대합니다.

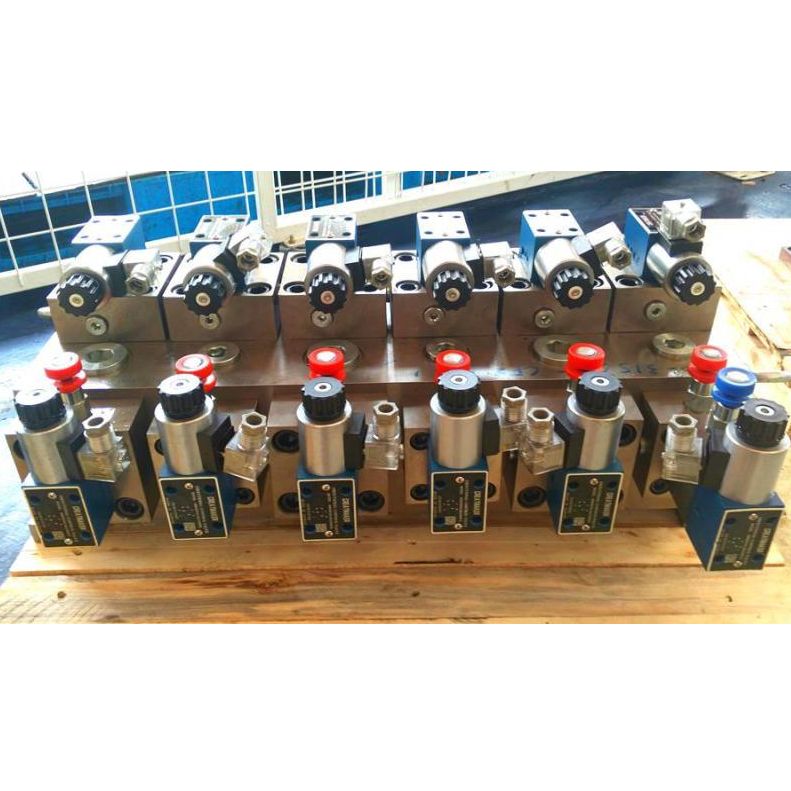

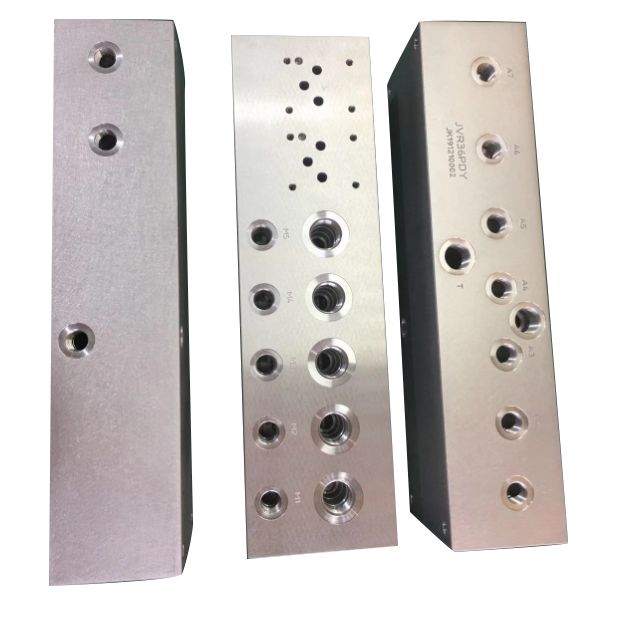

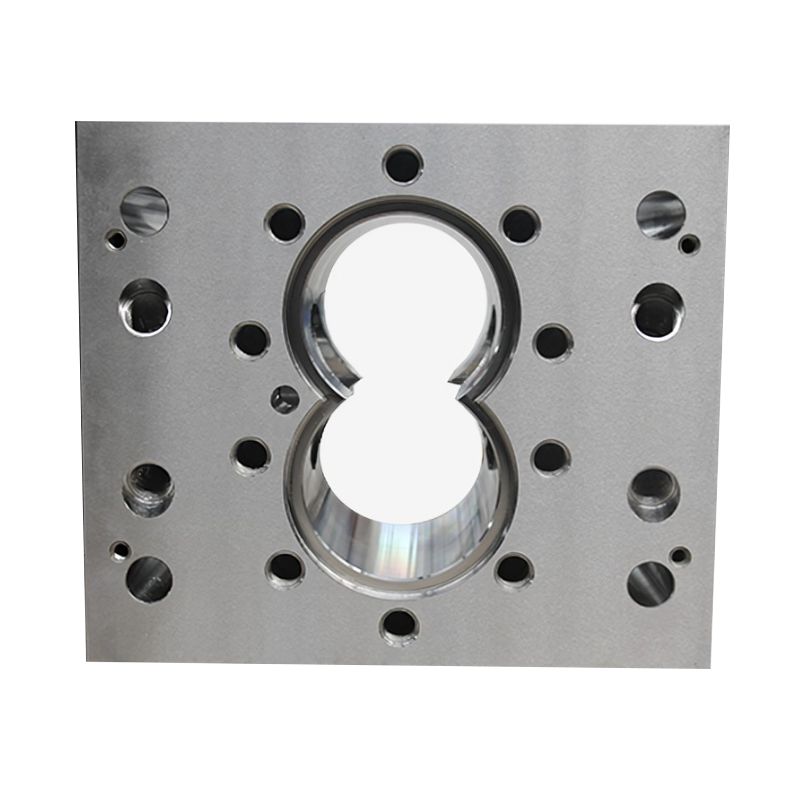

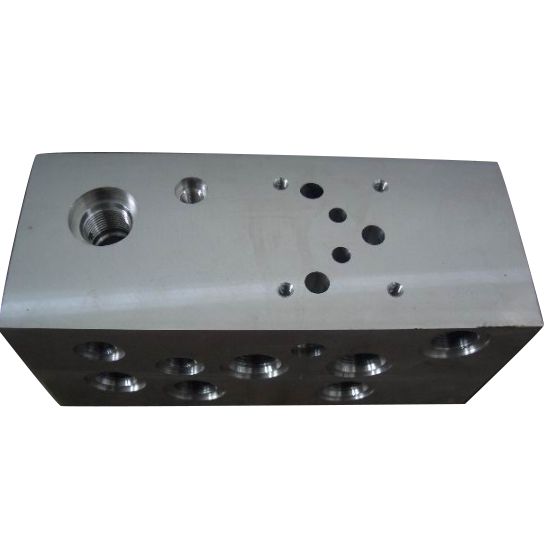

비표준 유압 밸브 블록 재료는 No. 20 Steel, No. 45 Steel, Forged, Q355D, 주철 및 알루미늄 등에서 선택됩니다. 고객이 지정한 재료를 수락하고 고객에게 타사 재료 테스트 보고서 및 결함 탐지 보고서를 제공합니다.

지금 견적을 받으십시오

비표준 유압 밸브 빠른 레이아웃 :

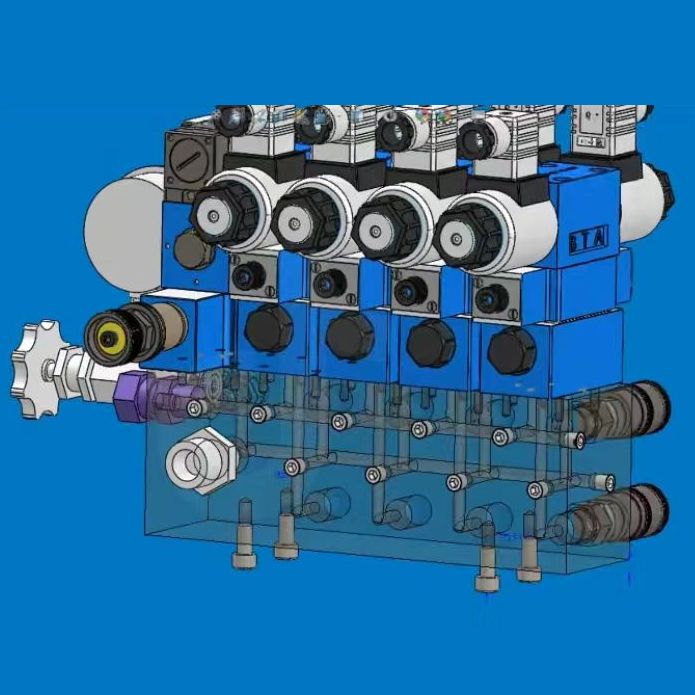

비표준 유압 밸브를 배치 할 때는 밸브 본체의 설치 방향이 합리적인지 고려해야합니다. 밸브 코어는 밸브 코어의 자체 중량이 밸브의 감도에 영향을 미치지 않도록 수평 방향이어야합니다. 특히 역전 밸브는 수평으로 배열되어야합니다. 비표준 유압 밸브 블록의 공개 오일 구멍의 모양, 위치 및 크기는 시스템의 설계 요구 사항에 따라 결정되어야합니다. 비표준 유압 밸브 블록에서 각 구성 요소의 설치 매개 변수를 결정할 때 최대한 직교로 연결되어야하는 구멍을 직접 연결하고 불필요한 공정 구멍을 줄이도록 최선을 다해야합니다. 각 구성 요소에는 2 개 이상의 오일 구멍이 있으며,이 구멍은 다른 구성 요소의 구멍과 비표준 유압 밸브 블록의 공개 오일 구멍과 연결되어야하므로 직접 연결이 불가능하므로 설계가 필요한 프로세스 구멍이어야합니다. 비표준 유압 밸브 블록의 구멍 설계는 구멍이 연결될 때 추가 해야하는 프로세스 구멍의 수, 프로세스 구멍의 유형 및 위치 크기 및 비표준 유압 밸브 블록의 구멍의 구멍 직경 및 구멍 깊이를 결정하는 것입니다. 닫힌 채널 사이의 작은 벽 두께는 강도를 확인해야합니다. 비표준 유압 밸브 블록의 유압 부품의 고정 나사 구멍은 오일 통로와 충돌하지 않으며 작은 벽 두께도 강도 등을 점검해야합니다.

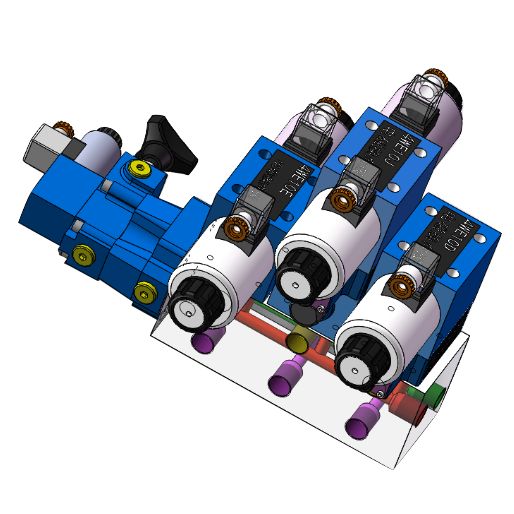

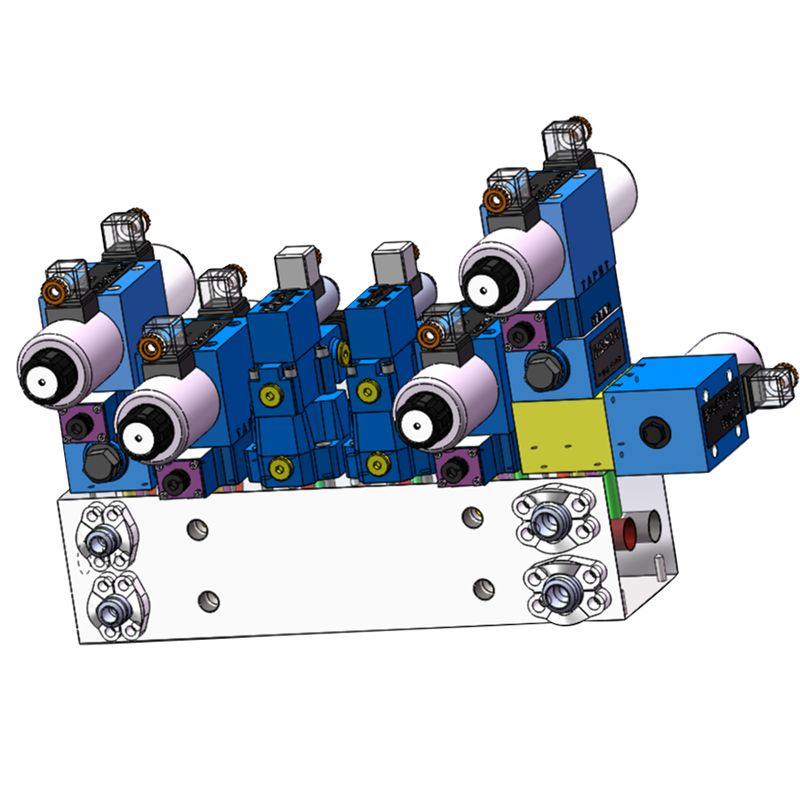

비표준 유압 밸브 블록에 설치된 유압 부품의 치수는 서로를 방해해서는 안됩니다. 밸브 블록의 기하학적 치수는 주로 밸브 블록에 설치된 각 구성 요소의 외부 치수를 고려하므로 구성 요소 사이에 충분한 조립 공간이 있습니다. 유압 구성 요소 사이의 거리는 5mm 이상이어야합니다. 역전 밸브의 전자그넷, 압력 밸브의 파일럿 밸브 및 압력 게이지는 조정 블록의 설치 평면을 넘어 적절하게 확장하여 밸브 블록의 크기를 줄일 수 있습니다. 그러나 돌출 된 부품이 다른 부품과 충돌하지 않도록주의하십시오.

비표준 유압 밸브 블록을 설계 할 때 주목해야 할 사항 :

1. 비표준 유압 밸브 블록 설계에서 오일 회로는 가능한 한 간단해야하며 깊은 구멍, 경사 구멍 및 프로세스 구멍을 최소화해야합니다. 밸브 블록의 구멍 직경은 유량과 일치해야합니다. 충분한 흐름 영역을 보장하기 위해 상호 연결된 구멍에 특히주의를 기울여야합니다. 오일 흡입구와 출구의 방향과 위치에주의하십시오. 시스템의 전체 레이아웃과 파이프 연결 양식과 일치해야하며 설치 작업의 장인 정신, 수직 또는 수평 설치 요구 사항이있는 구성 요소가 설치 후 요구 사항을 충족하도록 고려해야합니다.

2. 작업 중에 조정 해야하는 구성 요소의 경우 설계시 작동 및 관찰의 편의를 고려해야합니다. 오버 플로우 밸브 및 속도 제어 밸브와 같은 조정 가능한 구성 요소는 조정 핸들이 작동하기 쉬운 위치에 설정해야합니다.

3. 비례 밸브 및 서보 밸브와 같은 빈번한 유지 보수가 필요한 구성 요소 및 주요 구성 요소는 분해 및 어셈블리를 용이하게하기 위해 밸브 블록 위 또는 외부에 위치해야합니다. 또한 밸브 블록 디버깅 용 밸브 블록 설계에 충분한 수의 압력 측정 포인트를 설정해야합니다. 무게가 30kg 이상인 밸브 블록의 경우 나사 구멍을 들어 올리려면 들어야합니다. 그러나 사용 요구 사항을 충족하기 위해 밸브 블록의 볼륨을 최대한 작게 유지해야합니다.
