오일씰 RS 시리즈

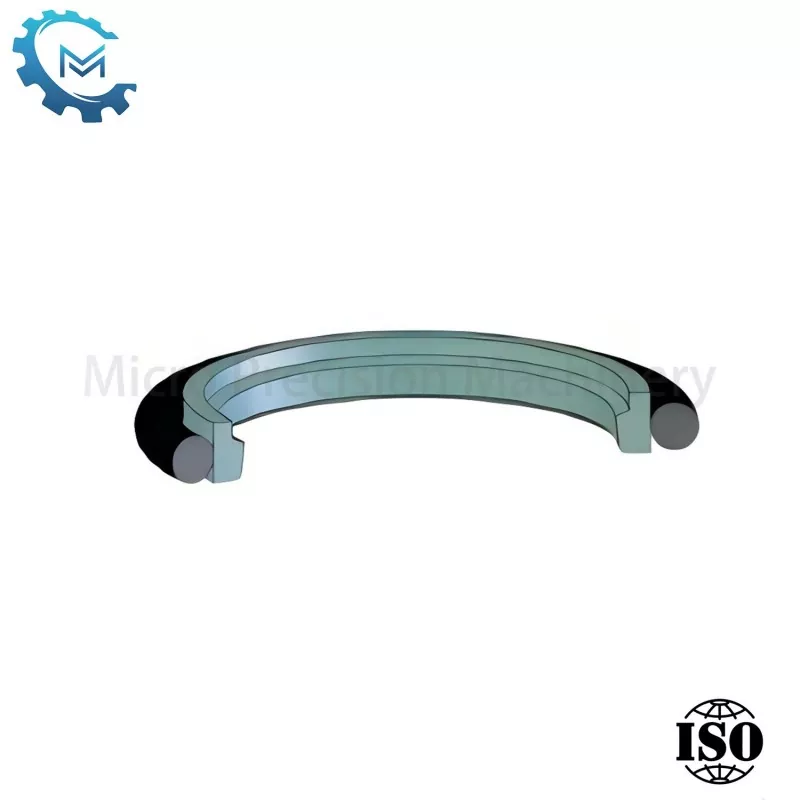

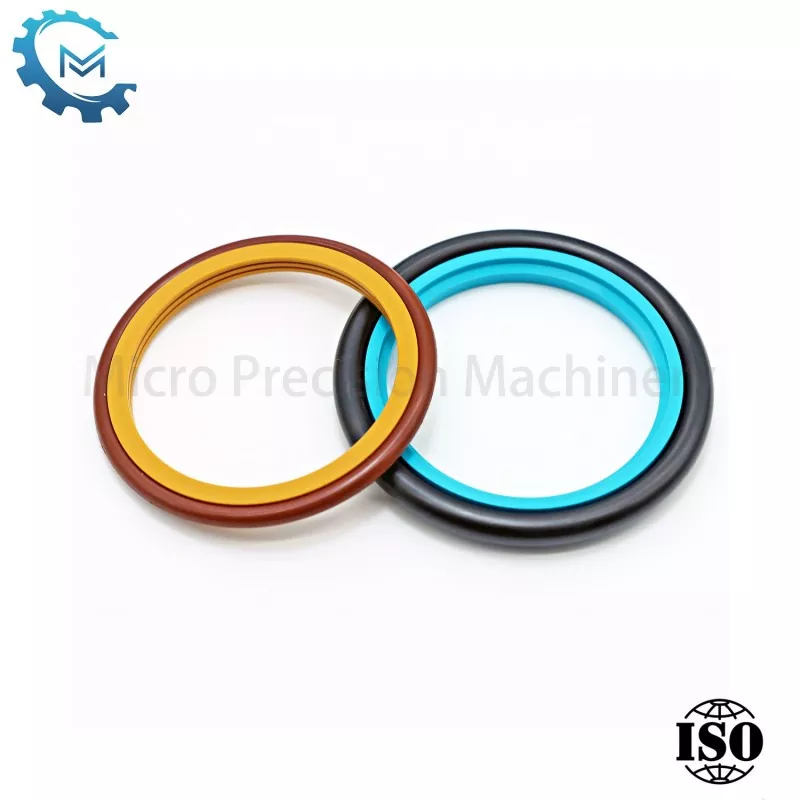

피스톤 로드 단방향 씰링 링으로도 알려진 오일 씰 RS 시리즈는 내마모성 폴리테트라플루오로에틸렌 PTFE 링과 O형 고무 씰링 링으로 구성됩니다. O형 링은 PTFE 스텝 링의 마모를 보상하기 위해 탄성을 제공하며 단방향 밀봉 효과만 있습니다.

문의 보내기

제품 설명

유압 실린더의 피스톤 로드용 단동 씰은 중요한 구성 요소입니다. 이 씰은 유체가 한 방향으로 누출되는 것을 방지하도록 설계되었습니다. 피스톤 로드와 실린더 하우징 사이에 단단한 장벽을 만들어 작동합니다.

이러한 씰을 올바르게 설치하고 유지 관리하는 것이 필수적입니다. 마모 및 손상에 대한 정기적인 검사는 유압 실린더가 유체 손실 없이 원활하게 작동하는지 확인하는 데 도움이 됩니다. 올바르게 작동하는 경우 단동 피스톤 로드 씰은 유압 장비의 전반적인 성능과 신뢰성에 기여합니다.

제품 매개변수:

홈 표면 특성:

마치다	Rtmax(음)	라(음)
슬라이딩 표면	≤2.5	0.05 - 0.3
홈바닥	≤6.3	≤1.6
그루브사이드	≤15	≤3

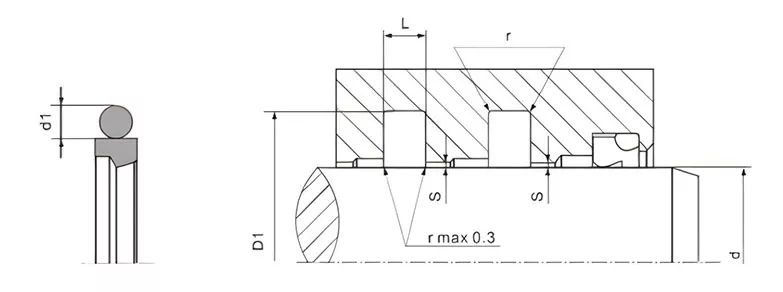

샤프트직경	바닥직경	너비	둥근 모서리	최대*			O-링
Df8/h9	D1 H9	L+0.2	r	10MPa	20MPa	40Mpa	d1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	D+20.5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
>1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00
