보유 손잡이 JIS B6339-1986

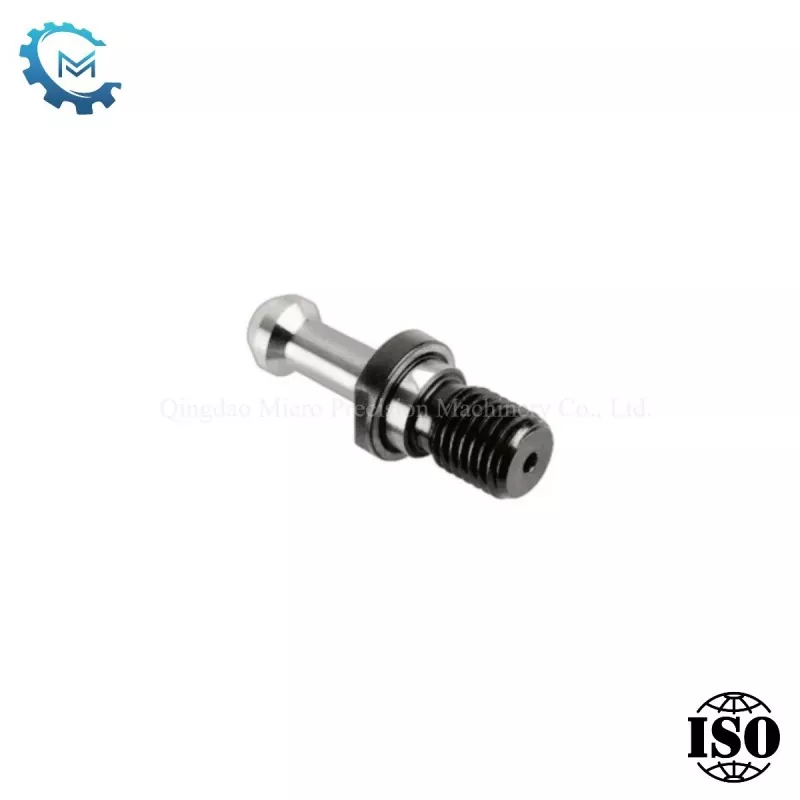

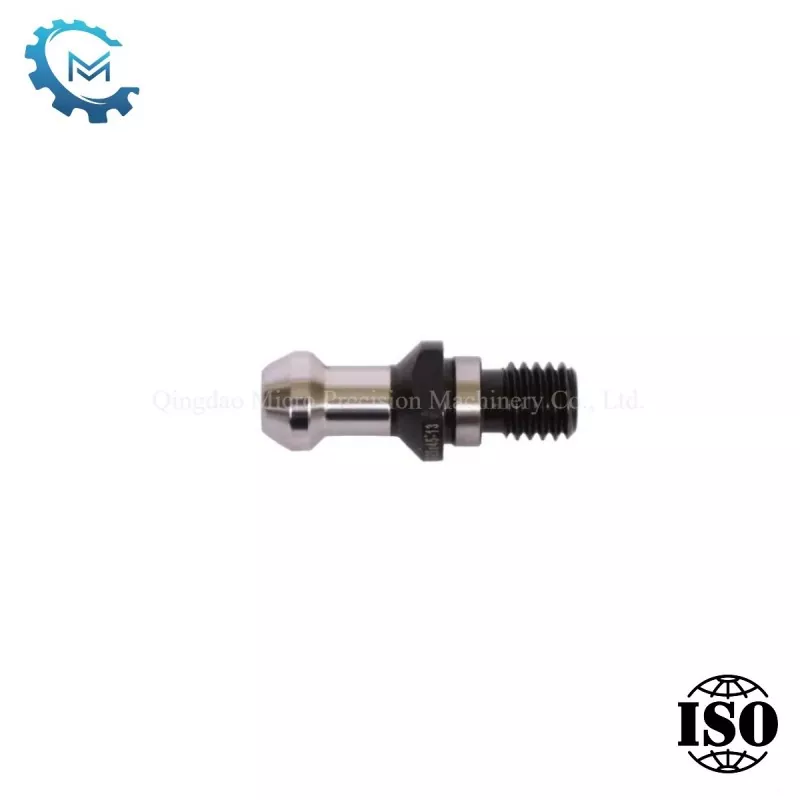

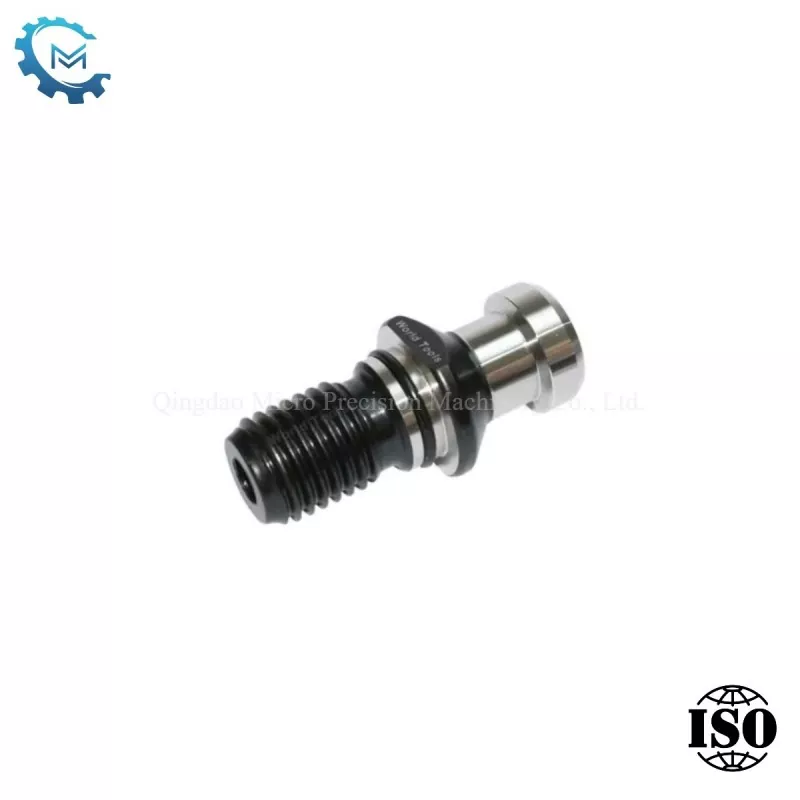

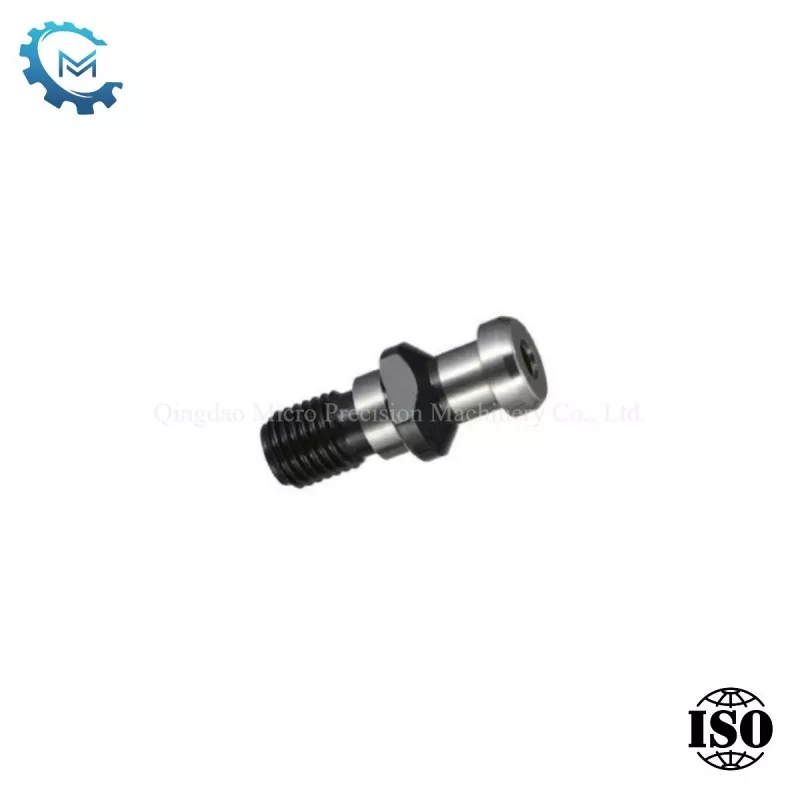

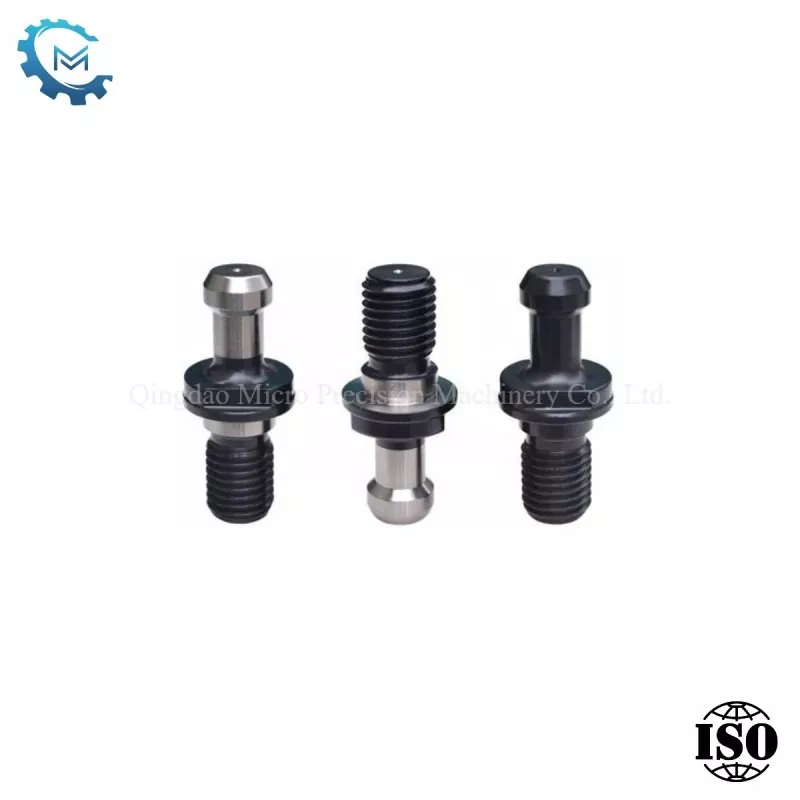

일본 산업 표준에 의해 규정 된 Retention Knob JIS B6339-1986은 CNC 기계에 사용되는 풀 스터드이며 도구 홀더를 연결하고 막대를 끌어 내고 공구 홀더를 스핀들로 안전하게 당깁니다. 그것들은 고정 나사 또는 당기는 손잡이라고도합니다. 풀 스터드는 고객의 요구 사항으로 다른 크기로 사용자 정의 할 수 있습니다.

문의 보내기

제품 설명

Retention Knob JIS B6339-1986에는 JIS B 6339와 같은 특정 사양이 있으며 이는 JIS 표준 내에서 형식입니다. JIS B 6339 표준은 풀 페이스 테이퍼 각도가 15 ° 인 풀 스터드를 포함하여 풀 스터드의 치수와 모양을 규정합니다.

제품 매개 변수 :

Retention Knob JIS B6339-1986

모델 번호	D	D1	D2	M	L	L1	L2	H	H1
LDJ-30P	12.5	8	12	M12	43	23.4	18.4	5	3
LDJ-35P	12.5	11	15	M12	44	24	19	5	3
LDJ-40p	17	14	19	M16	54	29	23	7	3
LDJ-45P	21	17	23	M20	60	30	23	7	4
LDJ-50P	25	21	28	M24	74	34	25	7	5
LDJ-55P	31	27	36	M30	98	48	36	11	7

우리의 포장 :

Retention Knob JIS B6339-1986

Pull Stud의 생산 과정 :

풀 스터드의 예비 모양은 단조 또는 주조 방법을 통해 제조 될 수 있습니다. 단조 또는 캐스팅 후 구성 요소는 회전 끝면 및 모따기와 같은 작업을 포함하여 CNC 가공을 통해 필요한 치수로 가공됩니다. 가공 후, 풀 스터드의 강도를 향상시키기 위해 열처리를 수행합니다. 마지막으로 스레드 처리가 수행됩니다.

Retention Knob JIS B6339-1986
