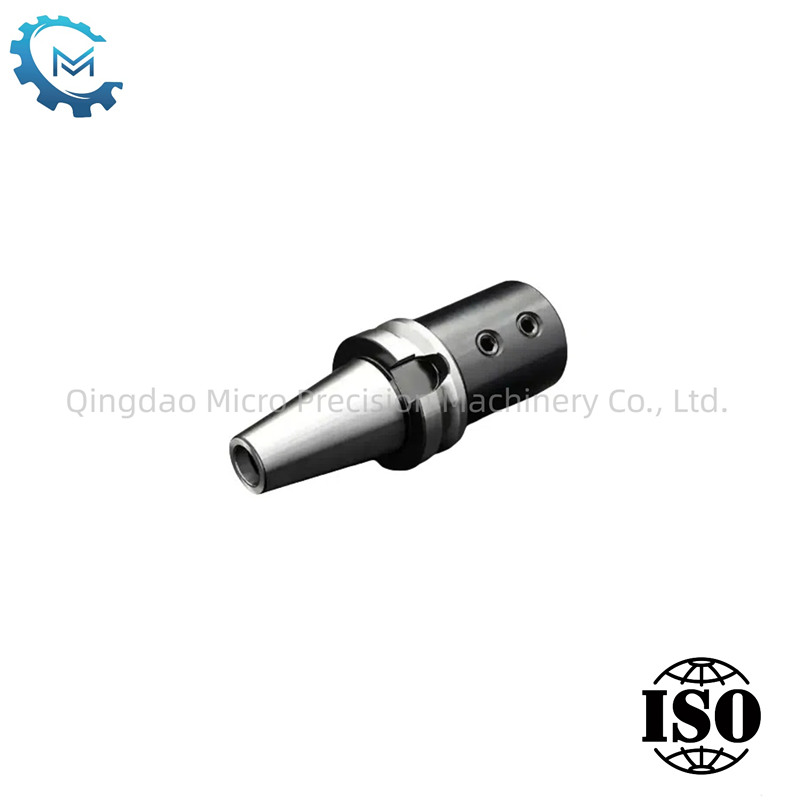

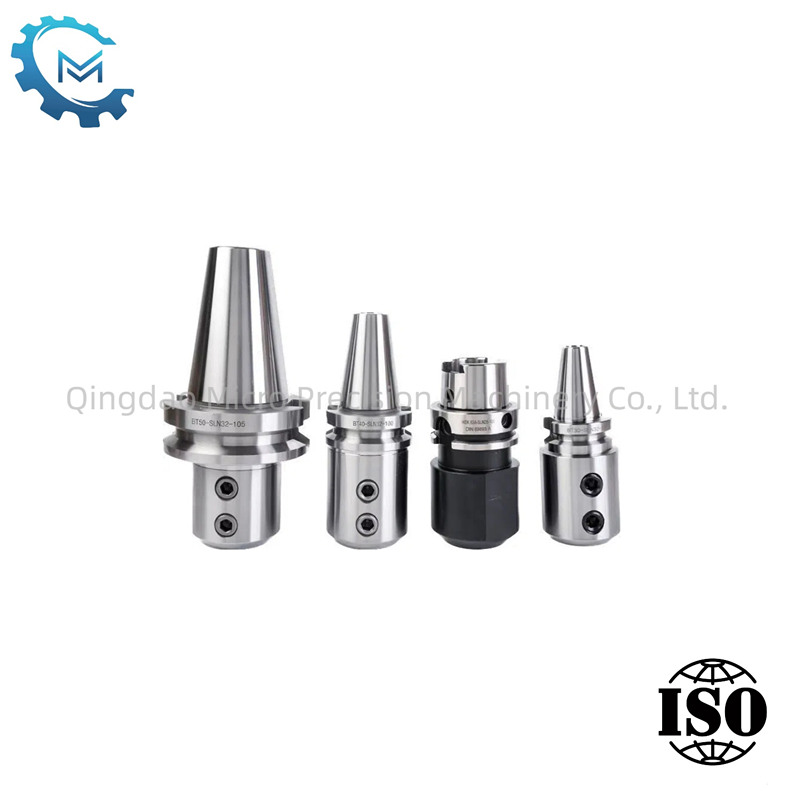

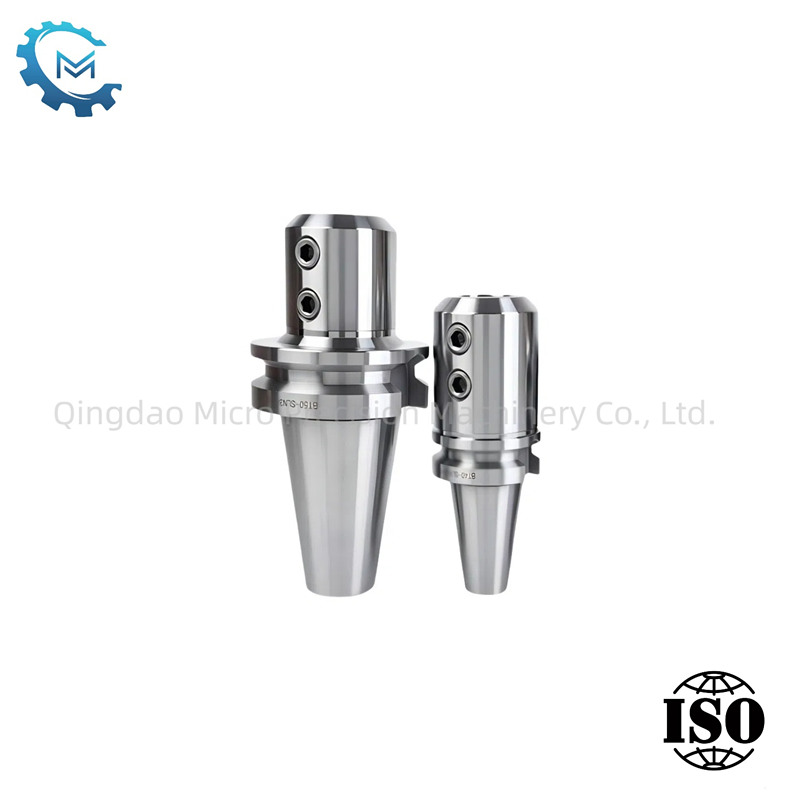

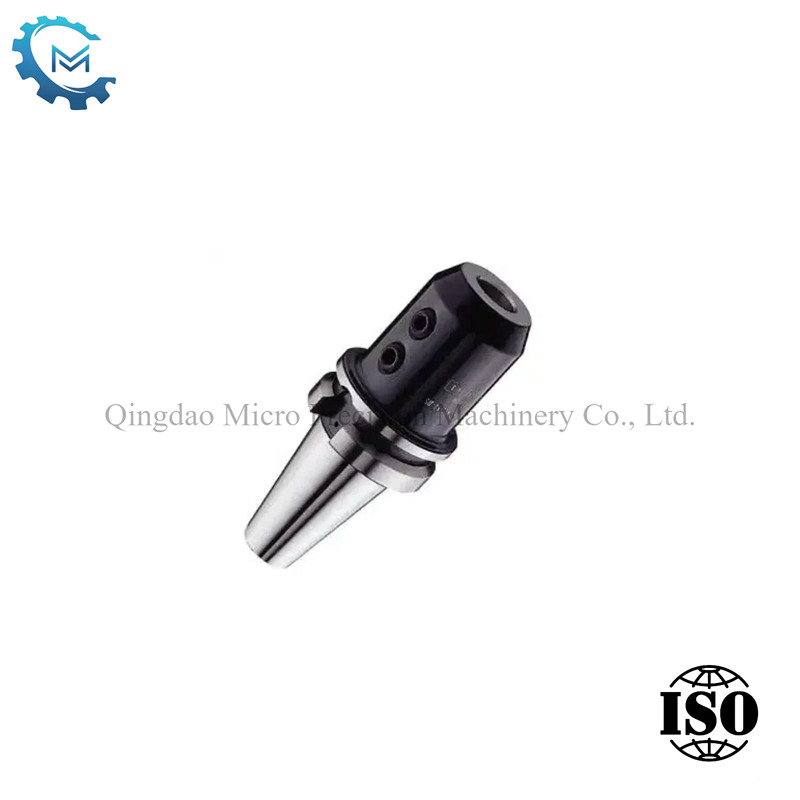

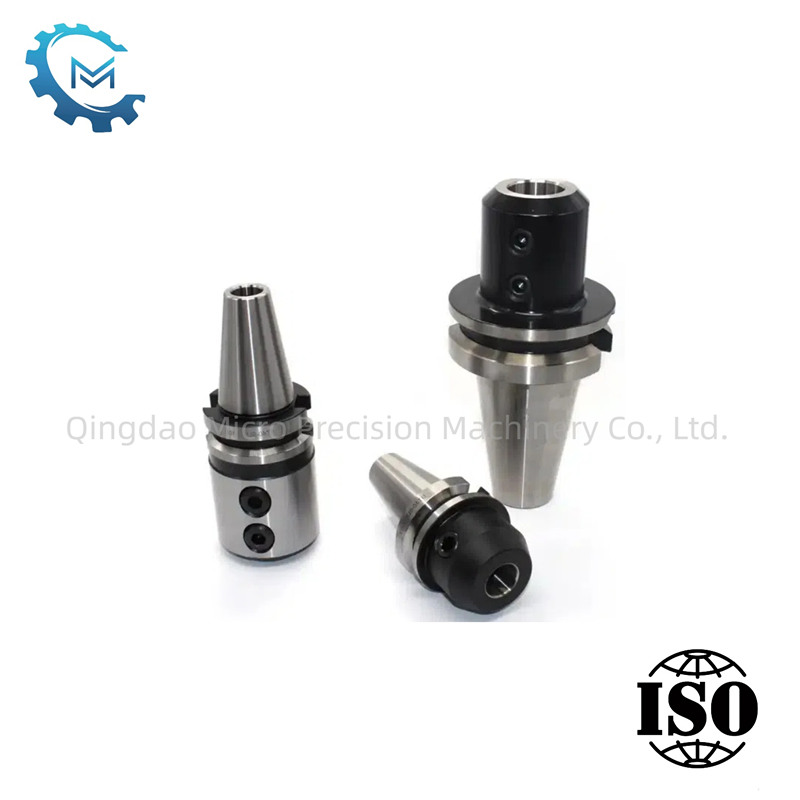

사이드 잠금 도구 홀더

측면 잠금 도구 홀더는 다양한 CNC 머신에서 널리 사용되는 일반적인 유형의 절단 도구 홀더입니다. 고정 나사로 고정되어 고정 및 클램핑 력으로 분해하고 조립하기 쉽습니다. 무거운 절단 공정에 적합합니다. 엔드 밀 보유자 또는 어댑터라고도합니다. 툴 홀더는 고객의 요구 사항으로 다른 크기로 사용자 정의 할 수 있습니다.

문의 보내기

제품 설명

사이드 잠금 도구 홀더는 사이드 나사를 조여 절단 도구를 보호하여 공구 클램핑을 달성하며 엔드 밀 홀더 또는 어댑터라고도합니다. 주로 드릴 및 밀링 커터와 같은 평평한 생크가있는 도구의 거친 가공에 사용됩니다. 이 도구 홀더는 고속 및 고정밀 밀링 공정이 필요한 응용 프로그램에 적합합니다.

제품 매개 변수 :

주문 번호 DIN69871.A × D-L1	L	D	D1	L2	L3	wt (kg)
주문 번호 DIN69871.A × D-L1	L	D	D1	L2	L3	wt (kg)
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72
