CNC 공작 기계 홀더의 유형 및 특성？

소개

정밀 가공 분야에서CNC 공작 기계도구 홀더는 도구와 공작 기계를 연결하는 주요 구성 요소입니다. CNC 가공을 전문으로하는 회사로서, 우리는 다양한 유형의 툴 홀더가 가공 효율, 정밀도 및 품질에 큰 영향을 미친다는 것을 잘 알고 있습니다. 일반적인 유형의 유형을 소개하겠습니다CNC 공작 기계 홀더그리고 그들의 독특한 특성은 상세하게.

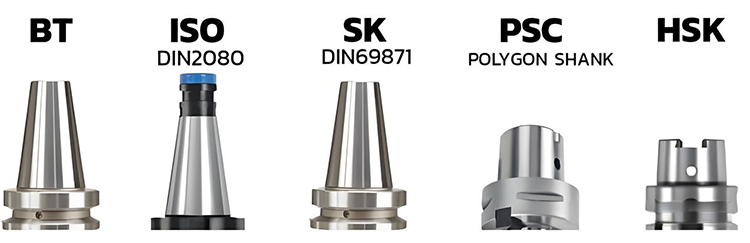

도구 홀더는 일반적으로 가공 센터 스핀들의 공구 구멍 테이퍼에 따라 두 가지 범주로 나뉩니다.

1. 스핀들 테이퍼가있는 범용 툴 홀더 7:24

7:24 테이퍼 툴 홀더는 배치를 위해 별도의 테이퍼 표면을 사용하며 테이퍼 핸들이 더 길다. 테이퍼 표면은 동시에 두 가지 기능을 수행합니다. 스핀들 센터에 대한 공구 홀더를 배치하고 강화력을 통해 토크를 전송합니다.

7 : 24의 테이퍼가있는 범용 도구 홀더. 일반적으로 5 개의 표준과 사양이 있습니다.

(1) 국제 표준 IS0 7388-1 (IV 또는 IT로 약칭)

특징:

DIN 69871 및 ANSI/ASME 스핀들 테이퍼 공작 기계에 다목적 성을 설치할 수 있습니다.

(2) 독일 표준 DIN 69871, 중국 표준 GB10944

(JT, SK, DIN, DAT 또는 DV로 약칭)

특징:

설치 크기는 ISO 7388-1 도구 홀더와 동일하지만 D4 값은 더 크기 때문에 설치 간섭을 유발할 수 있습니다.

(3) 미국 표준 ANSI B5.50

특징:

웨지 노치가없고 DIN 69871 및 ISO 7388-1 공작 기계에는 설치할 수 없지만 후자는 설치할 수 있습니다.

(4) 일본 표준 JIS B6339, (MAS BT, BT라고 함)

특징:

BT 도구 홀더 테이퍼는 이전 3 개의 툴 홀더보다 짧고 설치 치수가 다르므로 교체 할 수 없습니다. 대칭 구조는 다른 세 툴 홀더보다 고속으로 더 안정적으로 만듭니다.

(5) 독일 표준 DIN 2080 (NT 또는 ST로 약칭)

장력 방법 : NT 유형 도구 홀더는 중국의 ST라고도하는 기존 공작 기계의 풀로드로 조여집니다.

2. 스핀들 테이퍼가있는 도구 홀더 1:10

(1) HSK 도구 홀더

HSK 진공 공구 보유자는 고속 가공 중 시스템의 강성과 안정성과 제품 정밀도를 향상시키고 공구 교체 시간을 단축하여 고속 가공에 중요한 역할을 할 수 있습니다.

HSK 툴 홀더는 A, B, C, D, E 및 F와 같은 다양한 사양으로 제공됩니다. 그 중에서도 A, E 및 F는 일반적으로 가공 센터 (자동 공구 변경)에 사용됩니다.

특징 : 테이퍼는 1:10이며 양면 접촉 설계 (즉, 테이퍼 및 엔드면이 동시에 접촉 중임)를 채택하여 특히 고속 절단 환경에 적합한 강성과 정밀도를 제공합니다.

(2) PSC 테이퍼 생크 (ISO26623)

짧은 테이퍼 디자인 (보통 1:10 테이퍼)을 사용하지만 테이퍼 표면 접촉을 통해 스핀들에만 연결됩니다. 일부 모델은 끝면 접촉을 결합하여 강성을 향상시킬 수 있습니다.

설계 목표는 고속 회전 동안 원심력으로 인한 테이퍼 표면 클리어런스의 변화를 줄이는 것이지만, 포지셔닝 방법은 HSK보다 간단하며 주로 테이퍼 표면의 마찰력에 의존합니다.

결론

제조업체로CNC 공작 기계 홀더, 우리는 항상 사용자에게 고품질의 고성능 도구 핸들 제품을 제공하기 위해 최선을 다하고 있습니다. 따라서 우리는 제품 설계를 계속 최적화하고 제품 범주를 풍부하게하여 각 도구 핸들이 CNC 가공에서 최상의 성능을 발휘할 수 있도록하여 사용자가 효율적이고 정확한 가공 목표를 달성 할 수 있도록 도와줍니다.
