유압 실린더 씰링에 대해 얼마나 알고 계십니까?

유압 실린더양쪽의 압력을 변화시켜 피스톤 로드의 전진 및 후진 운동을 달성합니다. 그러나 유압실린더의 좌우측 챔버에는 작동유가 존재합니다. 유압 실린더의 피스톤은 어떻게 장비의 움직임과 필요한 밀봉 성능을 모두 유지할 수 있습니까?

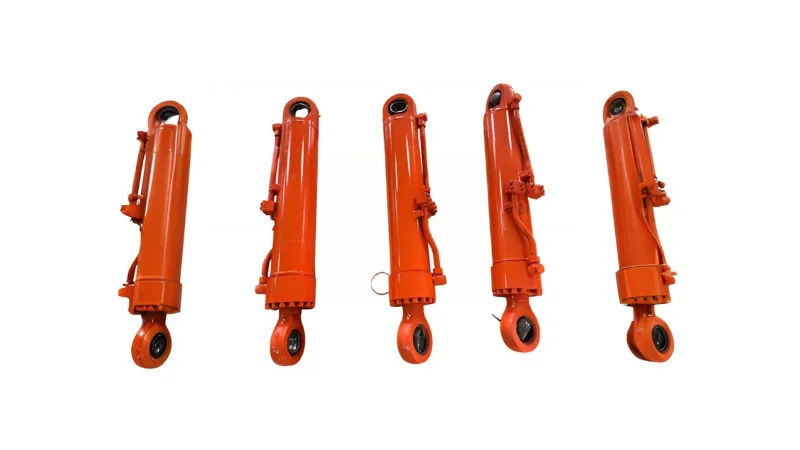

유압 실린더의 분류유압 실린더는 다양한 유형으로 제공됩니다.

(1) 작동 방식에 따라 유압 실린더는 단동식과 복동식의 두 가지 주요 범주로 구분됩니다. 단동식 유압 실린더에서 한 방향으로의 움직임은 유압에 의해 달성되는 반면, 반대 방향의 움직임은 중력이나 스프링 힘에 의존합니다. 복동식 유압 실린더에서 양방향 이동은 유압에 따라 달라집니다.

(2) 다양한 작동 압력에 따라 유압 실린더는 중압, 저압, 중압 및 고압 유압 실린더로 더 나눌 수 있습니다. • 공작기계의 경우 일반적으로 정격 압력이 2.5MPa~6.3MPa인 중저압 유압 실린더가 사용됩니다. 소형, 경량, 고출력이 요구되는 건설 차량 및 항공기에는 중압 및 고압 유압 실린더가 주로 사용되며 정격 압력은 101MPa~16MPa입니다.

유압 프레스 및 이와 유사한 기계의 경우 대부분 정격 압력이 25MPa~315MPa인 고압 유압 실린더를 사용합니다.

(3) 다양한 구조 유형에 따라 유압 실린더는 피스톤 유형, 플런저 유형, 스윙 유형, 텔레스코픽 유형 등으로 분류됩니다. 그중 피스톤 유형 유압 실린더가 가장 널리 사용됩니다. 피스톤형 유압 실린더는 단일 피스톤 로드, 이중 피스톤 로드, 실린더 고정형, 로드 고정형 등 구조와 이동 모드가 다릅니다.

유압 실린더는 어떻게 누출됩니까?

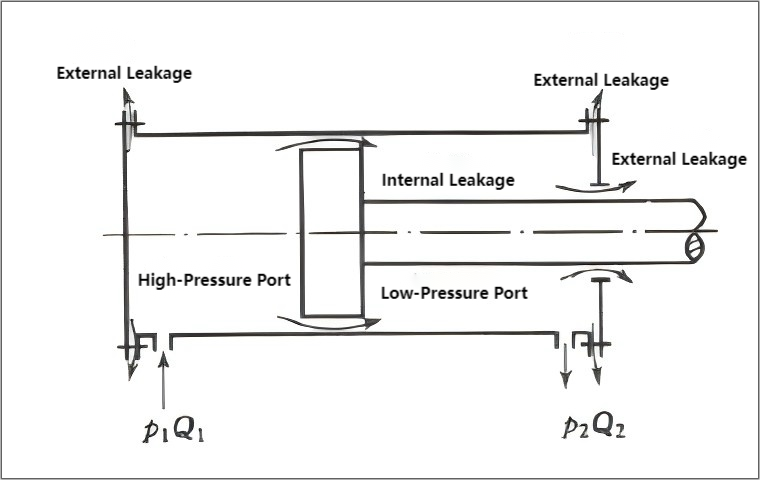

유압유가 어떻게 누출됩니까?유압 실린더? 유압 실린더가 작동 중일 때 캐비티 내부의 압력은 캐비티 외부의 압력(대기압)보다 훨씬 높습니다. 오일 입구 구멍의 압력은 오일 회수 구멍의 압력보다 훨씬 높습니다. 따라서, 엔드 캡과 실린더 사이의 연결부 등 고정된 부분의 연결부(한쪽 경로)와 상대적으로 움직이는 부분 사이의 유격(다른쪽 경로)을 통해 오일이 누출될 수 있습니다. 아래 다이어그램과 같습니다. 외부 누출은 오일 손실을 유발하고 환경에 영향을 미칠 뿐만 아니라 화재 위험도 있습니다. 내부 누출로 인해 오일이 가열되고 유압 실린더의 체적 효율이 감소하여 결과적으로 유압 실린더의 작동 성능이 저하됩니다. 따라서 누출을 최소화해야 합니다.

다이어그램에 표시된 것처럼 유압 실린더는 가장 중요하게 연결 및 간격을 통해 유압 오일이 누출될 수 있습니다. 이는 다섯 가지 주요 범주로 요약될 수 있습니다.

(1) 실링 링 선택의 문제: 유압 기술의 발달로 실링 장치의 설계 및 구조가 더욱 다양해지고 새로운 실링 재료가 끊임없이 등장하고 있습니다. 실링 링의 일반적인 종류에는 더스트 링, YX형 링, U형 링, V형 콤비네이션 실, 글라이드 링, 스텝 실, 서포트 가이드 링 등이 있으며 주로 설계 및 제조 단위에서 선택되며 일반적으로 문제가 없습니다. 비용 고려 사항으로 인해 현장에서 사용되는 일반적인 밀봉 재료는 일반적으로 니트릴 고무, 폴리에스테르 폴리우레탄 및 직조 직물 고무이며, 이는 품질이 낮은 재료이며 종종 장기적인 밀봉 신뢰성 요구 사항을 충족하지 못합니다. 따라서 씰링 성능을 향상하고 유압 실린더의 수명을 연장하려면 씰링 재료를 업그레이드하는 것이 중요합니다.

(2) 씰링 링 보관: 유압 씰은 일반적으로 대량으로 보관됩니다. 현장 직원은 문제를 신속하게 파악하고 오래되거나 성능이 저하된 씰링 링을 사용하지 않도록 유지 관리 및 보관을 표준화하고 체계화해야 합니다.

(3) 씰링 설치: 현장 직원에 대한 기술 교육을 강화합니다. 설치하는 동안 긁힘이나 잘못된 설치를 방지하기 위해 유압 실린더와 밀봉 링이 깨끗한지 확인하십시오. 다양한 유형의 씰링 링 설치 기술에 주의하십시오.

(4) 씰링 링과 홈 맞춤: 씰링 성능의 품질은 씰링 링 자체뿐만 아니라 씰링 링과 홈 사이, 씰링 링과 씰링 표면 사이의 맞춤에 따라 달라집니다. 홈의 가공 치수에 오류가 있거나 실린더 본체 또는 타이 로드에 마모가 있는 경우 실링 링 치수를 실제 조립 치수에 따라 조정해야 합니다. 밀봉된 표면이 긁혔거나 너무 거칠면 수리하거나 교체해야 합니다.

(5) 오일 입구/출구와 유압 오일 파이프 사이의 밀봉 문제: 유압 오일 파이프를 장기간 사용하면 노후화되고 입구/출구와 오일 파이프 사이의 끼워맞춤이 충분하지 않아 오일 누출이 발생할 수 있습니다.

유압 실린더의 밀봉 방법

유압 실린더의 일반적인 밀봉 방법에는 갭 밀봉과 링 밀봉이 포함됩니다.

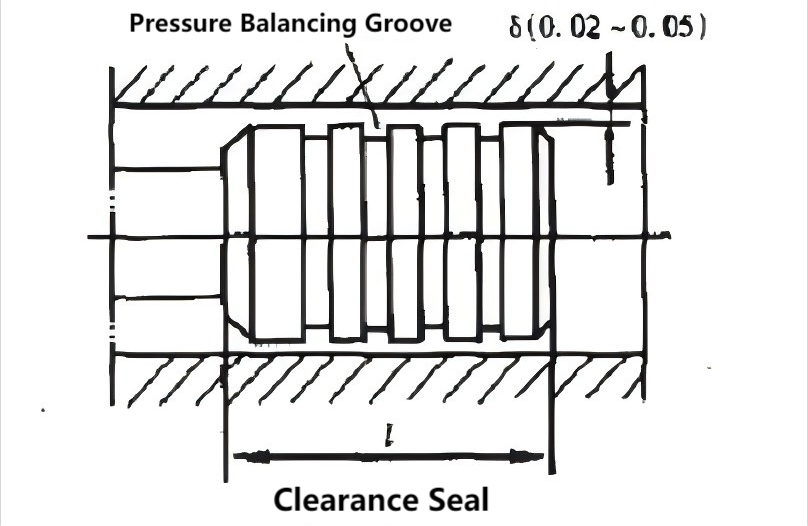

(1) 그림 1에 표시된 것처럼 갭 밀봉은 밀봉을 보장하기 위해 상대적으로 움직이는 부품 사이의 매우 작은 간격에 의존합니다. 유압 실린더의 피스톤에는 여러 개의 환형 홈(일반적으로 0.5 x 0.5mm)이 만들어집니다. 그 기능은 두 가지입니다. 첫째, 피스톤과 실린더 벽 사이의 접촉 면적을 줄이는 것입니다. 둘째, 환형 홈의 오일 압력으로 인해 피스톤이 중앙에 위치하여 측면 압력으로 인한 피스톤과 실린더 벽 사이의 마찰을 줄여 누출을 줄입니다. 이 밀봉 방식은 마찰이 낮지만 밀봉 성능이 좋지 않고 높은 가공 정밀도가 요구됩니다. 작은 크기, 낮은 압력 및 높은 이동 속도를 갖는 응용 분야에 적합합니다. 클리어런스 값은 0.02~0.05mm일 수 있습니다.

(2)씰링 링고정(정적) 부품과 이동(동적) 부품 모두에 사용할 수 있으며 현재 유압 시스템에서 가장 널리 사용되는 밀봉 장치입니다. 실링 링은 내유성 고무로 만들어졌습니다(최근에는 내마모성을 향상시키기 위해 나일론이나 기타 재료도 사용되었습니다). 씰링 링은 일반적으로 O자형, Y자형, V자형, L자형, J자형, Yx자형 등으로 만들어집니다. 이러한 링은 제조 용이성, 사용 편의성, 안정적인 밀봉 및 다양한 압력 하에서 안정적인 작동과 같은 일련의 장점을 가지고 있습니다.

① O-링 씰단면이 원형인 밀봉 요소의 일종으로 널리 사용됩니다. O-링 씰은 홈에 설치되어 유압에 의해 변형되어 홈과 틈새에 단단히 끼워져 씰링 효과를 얻습니다. 압력이 증가할수록 밀봉 성능이 향상됩니다. 장점은 간단한 구조, 쉬운 제조, 우수한 밀봉 성능 및 낮은 마찰입니다. 단점은 고압에서...

② Y-링 씰 일반적인 상황에서 Y-링 씰은 지지 링 없이 홈에 직접 설치하여 밀봉 효과를 얻을 수 있습니다. 그러나 압력 변화가 크고 슬라이딩 속도가 빠른 상황에서는 씰을 고정하기 위해 지지 링을 사용해야 합니다. 장점은 강력한 적응성을 포함합니다.

③ V형 씰은 주로 이동속도가 낮은 유압실린더에 사용됩니다. 이는 다양한 모양의 지지 링, 밀봉 링 및 압력 링으로 구성됩니다. 이 씰은 접촉 면적이 크고 씰링 성능이 우수하지만 마찰도 높습니다.

④ Yx 씰은 단면 치수가 작고 구조가 간단합니다. 길이는 너비의 두 배 이상입니다. 따라서 지지 링이 없어도 씰이 홈에서 비틀리거나 굴러가지 않습니다. 씰의 내부 립과 외부 립의 길이가 다릅니다. 짧은 립은 작동 립으로 밀봉 표면과 접촉하여 미끄럼 마찰이 낮고 내마모성이 우수하며 서비스 수명이 길어집니다. 긴 립은 움직이지 않는 표면과 더 큰 억지 끼워 맞춤을 가지므로 마찰 저항이 높습니다. 이는 Y형 씰에 우수한 안정성을 제공하고 마모를 보상합니다. 이 구조는 고압 및 저압 환경과 고속 이동 모두에서 우수한 밀봉 성능을 제공합니다. 따라서 현재 Yx 모양의 씰이 널리 사용되고 있습니다. (Y자형, V자형, Y...) O-링의 밀봉은 가압 오일의 작용을 통해 이루어지며, 이로 인해 O-링의 립이 밀봉 표면에 밀착됩니다. 오일 압력이 높을수록 밀봉 성능이 향상됩니다. 사용 중에는 압력이 가해졌을 때 열리도록 설치 방향에 주의를 기울여야 합니다.

유압 실린더 누출

이상적인가?유압 실린더유압유가 전혀 새지 않게 하려면? 많은 사람들은 유압 실린더의 작동유 누출에는 많은 단점이 있다고 생각하므로 모든 누출을 제거하는 것이 최선이 아닐까요? 실제로는 그렇지 않습니다. 누출이 전혀 없으면 실린더 내부의 피스톤 로드의 왕복 운동으로 인해 오일이 배출되지 않아 건조한 마찰이 발생하고 실린더의 성능과 수명에 부정적인 영향을 미칩니다. 더욱이, 유압 실린더에서 완벽한 밀봉을 달성하는 것은 불가능합니다. 피스톤 로드의 왕복 운동으로 인해 필연적으로 약간의 오일이 배출됩니다. 그러나 이러한 누출은 최소화되어야 합니다. 따라서 유압 씰은 누출이 극히 적고 밀봉 성능이 우수해야 하며 유압 오일 압력이 증가함에 따라 밀봉 효과가 자동으로 향상되어야 합니다. 고압, 고온 등 가혹한 작업 환경에서도 유압 씰의 누출이 크게 증가해서는 안 됩니다.

요약

유압 실린더는 유압 시스템의 액추에이터이자 시스템의 중요한 구성 요소입니다. 유압 실린더 씰의 품질은 전체 시스템의 작동 성능과 효율성에 직접적인 영향을 미칩니다. 따라서 유압 실린더의 밀봉 성능이 양호한지 확인해야 합니다.
