유압 시스템에서 유압 실린더의 셀프 디스크에 대한 이유와 솔루션 분석?

소개하다

유압 실린더유압 시스템에서 일반적으로 사용되는 액추에이터입니다. 그들의 운영 안정성은 전체 시스템의 성능에 직접적인 영향을 미칩니다. 오늘날 유압 실린더 작동과 관련된 일반적인 문제에 대해 논의 해 봅시다. 잠긴 경우 종종 혼자서 낮은 이유는 무엇입니까? 먼저, 유압 실린더의 구조와 작동 원리에 대해 논의 해 봅시다.

1. 유압 실린더 구조 및 작업 원리

A 유압 실린더일반적으로 리어 엔드 캡, 실린더 배럴, 피스톤로드, 피스톤 어셈블리 및 프론트 엔드 캡으로 구성됩니다. 실린더 또는 고압 챔버에서 저압 챔버로 오일 누출을 방지하기 위해 실린더 배럴과 엔드 캡 사이에 씰이 설치됩니다. 피스톤 및 피스톤로드, 피스톤 및 실린더 배럴 및 피스톤로드 및 프론트 엔드 캡. 먼지 가드도 프론트 엔드 캡 외부에 설치됩니다. 스트로크 끝까지 빠르게 수축 할 때 피스톤이 실린더 헤드에 닿지 않도록하려면 유압 실린더 끝에 버퍼 장치가 설치됩니다. 배기 장치도 필요할 수 있습니다.

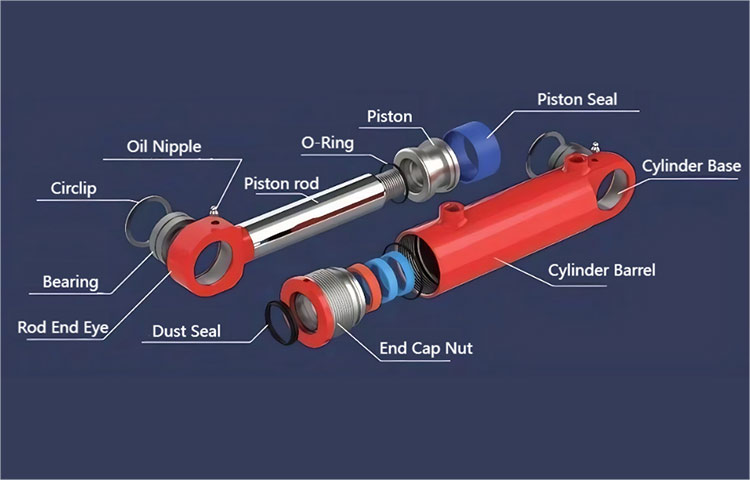

대체 유압 실린더 구조

2. 일반 유압실린더 회로

유압 시스템에서 유압 실린더가 특정 길이로 확장되면 더 이상 이동할 필요가 없으며 특정 시간 동안 특정 위치에서만 유지해야합니다. 이 시점에서 방향 제어 밸브 또는 유압 잠금 장치를 사용하여 실린더를 제자리에 고정시킬 수 있습니다. 일반 유압 회로는 다음과 같습니다.

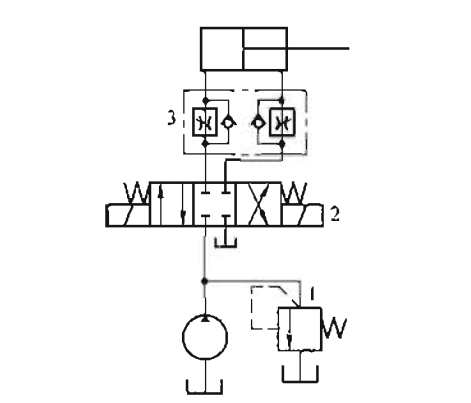

alt.유압 실린더 회로

3. 유압 실린더가 자동으로 내려 오는 이유 분석

피스톤로드유압 실린더외부 힘의 작용하에 후퇴합니다. 유압 실린더의 구조 및 작동 원리에 따르면, 유압 실린더의 철회의 근본적인 이유는로드리스 챔버의 유압 오일의 부피가 감소했기 때문입니다. 로드리스 챔버에서 유압 오일의 부피가 감소하는 가능한 이유는 유압 실린더가 자동으로 내려 오는 이유입니다.

(1) 유압 실린더의 내부 누출. 유압 실린더의로드리스 챔버의 오일은 피스톤 씰을 통해 막대 챔버로 흐릅니다.

(2) 유압 실린더의 후단 덮개에서 누출. 로드리스 챔버의 유압 오일은 리어 엔드 커버를 통해 외부로 누출됩니다. 이것은 외부 누출이며 쉽게 확인할 수 있습니다.

(3)로드리스 챔버의 유압 오일은 오일 포트를 통해 흐릅니다. 이것은 여러 상황으로 나눌 수 있습니다.

a) 오일 포트 파이프 조인트 또는 유압 오일 파이프에서 오일 누출. 이것은 또한 외부 누출이며 쉽게 확인할 수 있습니다.

b) 반전 밸브 중립 잠금을 사용하는 회로에서 역전 밸브가 중립 위치로 완전히 반환되지 않거나 중립 씰이 열악 할 수 있습니다.

c) 유압 잠금 장치를 사용하는 회로에서 유압 잠금 링이 손상되거나 역전 밸브 중립 위치가 부적절하게 선택 될 수 있습니다. (4) 유압 실린더 배럴의 오일 누출은 외부 누출로 간주되며, 관찰하기 쉽고 가능성은 일반적으로 매우 작습니다.

4. 솔루션

(1) 유압 실린더의 내부 누출은 씰 링의 노화에 의해 야기 될 수있다. 씰 링을 교체하거나보다 합리적인 밀봉 구조를 재 설계해야합니다.

(2) 유압 실린더의 후단 덮개 누출에 대해서도 마찬가지입니다. 씰을 교체하거나보다 합리적인 밀봉 구조를 재 설계해야합니다.

(3) 오일 파이프 조인트가 오일이 누출되면 조인트 씰 링이 손상되었는지 확인하십시오. 씰을 교체하거나 조인트를 교체하십시오.

(4) 반전 밸브 센터 잠금 장치를 사용하는 회로에서 중앙 씰은 좋지 않습니다. 일반적으로 밸브 코어가 제자리로 움직이지 않거나 스프링이 붙어 있거나 파손되어 중앙 위치로 돌아올 수없는 오일 얼룩 또는 기타 불순물로 인해 발생합니다. 전문 직원은 역전 밸브를 수리하거나 교체해야합니다. 압력 유지 보수 요구 사항이 상대적으로 높으면 유압 잠금 장치 교체를 고려할 수 있습니다.

(5) 유압 잠금으로 잠금 회로에서 포트 A와 B의 폐쇄로 인해 유압 제어 일원 밸브가 여전히 양방향으로 열리고 잠금 역할을 수행하지 못할 수 있기 때문에 닫힌 포트 A 및 B가있는 중립 기능 밸브를 사용할 수 없습니다. 또한 유압식 잠금 스프링 파손 또는 불순물로 인해 유압 잠금 장치가 완전히 닫힐 수 없어 누출이 발생할 수 있습니다.

요약

유압 실린더유압 시스템의 중요한 액추에이터이며 시스템 성능에 안정성이 필수적입니다. 일반적인 문제는 자리에 잠겨있을 때 유압 실린더의 바람직하지 않은 셀프 디스크입니다. 이 문제는 실린더의 씰 고장, 끝 덮개의 누출 또는 오일 포트를 통해 탈출하는 유압 오일과 같은 내부 또는 외부 누출로 인해 발생합니다. 또한 불완전한 중립 위치, 씰 마모 또는 잘못된 밸브 선택과 같은 방향 제어 밸브 또는 유압 잠금 장치의 부적절한 기능은 문제에 기여할 수 있습니다. 솔루션에는 손상된 씰 교체, 결함이있는 밸브 수리 또는 교체, 적절한 유압식 잠금 선택 보장 및 오염을 방지하기위한 시스템 청결을 유지하는 것이 포함됩니다. 이러한 요소를 해결하면 안정적인 유압 실린더 작동을 보장하고 의도하지 않은 이동을 방지합니다.
