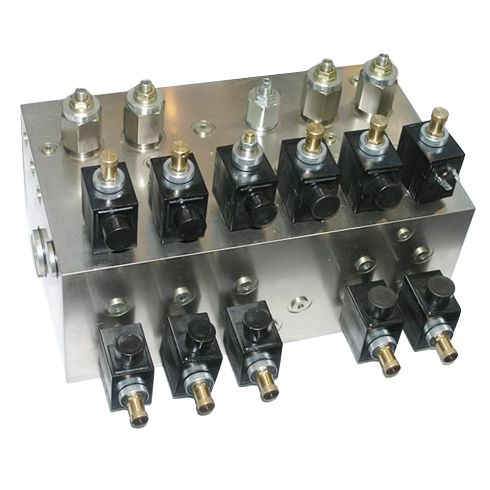

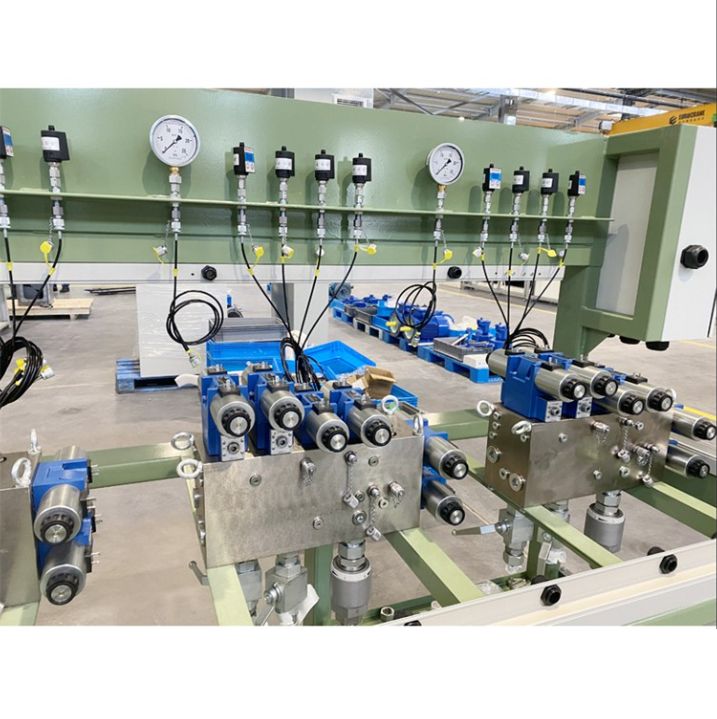

유압 스테이션 밸브 블록

유압 스테이션 밸브 블록은 압력 오일이 작동하는 자동화 구성 요소입니다. 압력 분포 밸브의 압력 오일에 의해 제어됩니다. 일반적으로 전자기 압력 분포 밸브와 함께 사용되며 수력 발전소의 오일, 가스 및 물 파이프 라인 시스템의 온 및 오프를 원격으로 제어하는 ​​데 사용될 수 있습니다. . 유압 밸브의 코어 구성 요소는 유압 밸브 블록으로, 유압 밸브에서 액체 흐름의 방향, 압력 및 흐름을 제어하는 ​​데 중요한 역할을합니다. 유압 밸브의 사용은 유압 시스템의 설계 및 설치를 단순화 할뿐만 아니라 유압 시스템의 통합 및 표준화를 용이하게하여 제조 비용을 줄이고 정확성 및 신뢰성을 향상시키는 데 유리합니다.

유압 스테이션 밸브 블록의 재료 :

20# 스틸, 35 단조 강철, 45# 스틸, Q355D, 주철, 알루미늄 등. 유압 밸브 패스너의 재료는 결함 감지가 필요하며 테스트를 통과 한 후에 사용할 수 있습니다.

유압 밸브 블록의 모든 나사 구멍에는 가공 정확도 요구 사항이 있어야합니다. 일반적으로 7 시간이 선택됩니다. 나사산 카트리지 밸브의 장착 구멍의 가공 정확도는 제품 샘플의 요구 사항을 준수해야합니다. 카트리지 밸브의 장착 구멍의 거칠기는 RA0.8입니다. 또한, 차원 공차 및 기하학적 공차 요구 사항도 있습니다. 0- 링 그루브의 표면 거칠기는 Ra1.6이고, 일반적인 흐름 채널의 표면 거칠기는 Ra12.5입니다.

고압 밸브 블록은 35 개의 단조 강철로 가장 잘 만들어졌습니다. 일반 밸브 블록은 A3 강 또는 연성 철으로 만들어집니다. 가스 절단으로 판에서 밸브 블록 재료를자를 때 충분한 가공 허용량을 남겨 두어야합니다. 밸브 블록을 블랭크 포트로 절단 한 다음 처리하는 것이 가장 좋습니다. 밸브 블록을 처리하는 데 사용되는 재료는 내부 구조가 밀도가 높고 인터레이어 및 트라코마와 같은 결함이 없어야합니다. 필요한 경우 블랭크는 결함을 검사해야합니다. 가공 전에 주철 블록과 더 큰 강철 블록은 노화되고 사전 처리되어야합니다.

지금 견적을 받으십시오

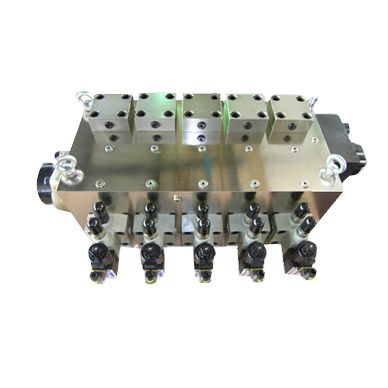

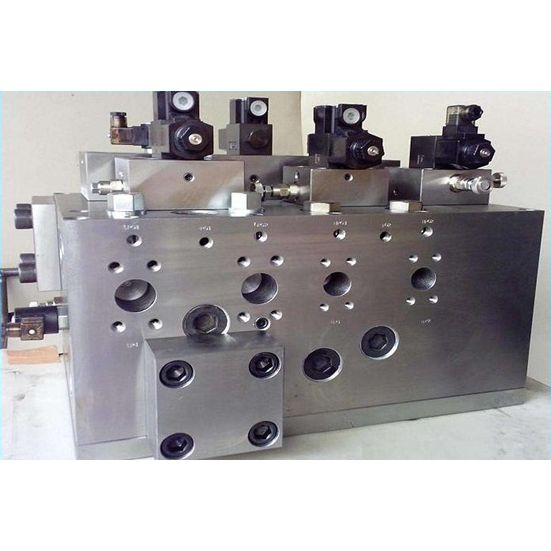

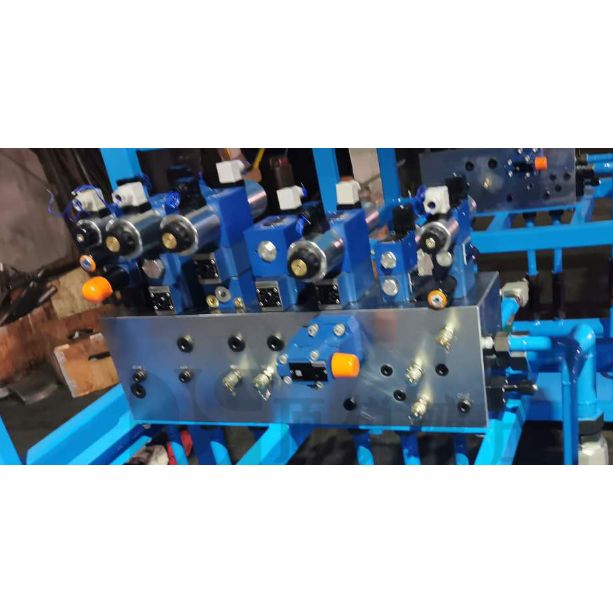

유압 스테이션 밸브 블록 제품 개요

유압 밸브 블록은 작동 중 작은 회로입니다. 사용하는 동안 사용 된 다양한 밸브는 밸브 블록의 오일 구멍을 통해 어느 정도 결합됩니다. 예를 들어, 밸런스 밸브, 압력 감소 밸브, 일방 통행 밸브, 역전 밸브 및 셔틀 밸브를 통합하는 밸브 밸브 블록을 사용합니다. 유압 밸브 블록은 어느 정도 독립적 인 유압 장치입니다. 작동 중 구동 장치의 요구 사항에 따라 오일을 공급하고 오일 흐름의 방향, 압력 및 흐름을 어느 정도까지 제어합니다. 호스트 머신 및 분리 될 수있는 유압 장치에 적합합니다. 다양한 유압 기계의.

유압 밸브 블록의 모터는 회전을 어느 정도 주로 구동하여 펌프가 탱크와 펌프 오일에서 오일을 빨아들입니다. 이것은 기계적 에너지를 유압 오일의 압력 에너지로 직접 변환합니다. 작동하는 동안 유압 오일은 통합 블록을 통해 유압 밸브에 의해 방향, 압력 및 흐름으로 조정 된 다음 외부 파이프 라인을 통해 유압 기계의 오일 실린더 또는 오일 모터로 전송하여 유압 모터의 방향, 하수 처리 장비의 크기 및 전력 변화를 제어합니다.

유압 스테이션 밸브 블록의 전체 시스템은 다음 구성 요소로 구성됩니다.

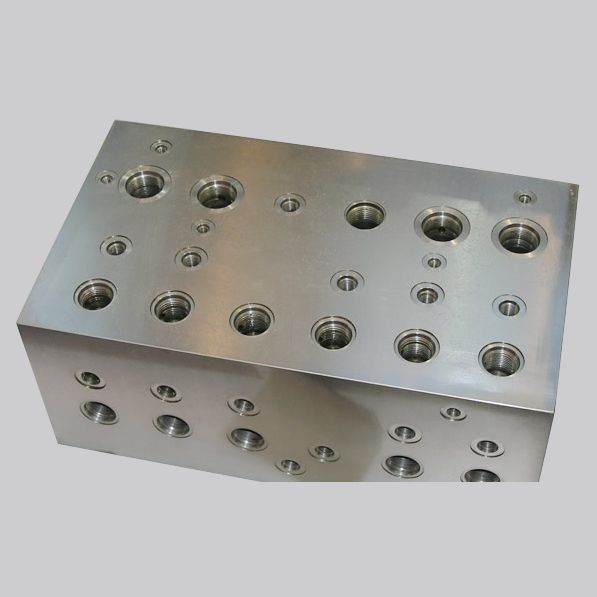

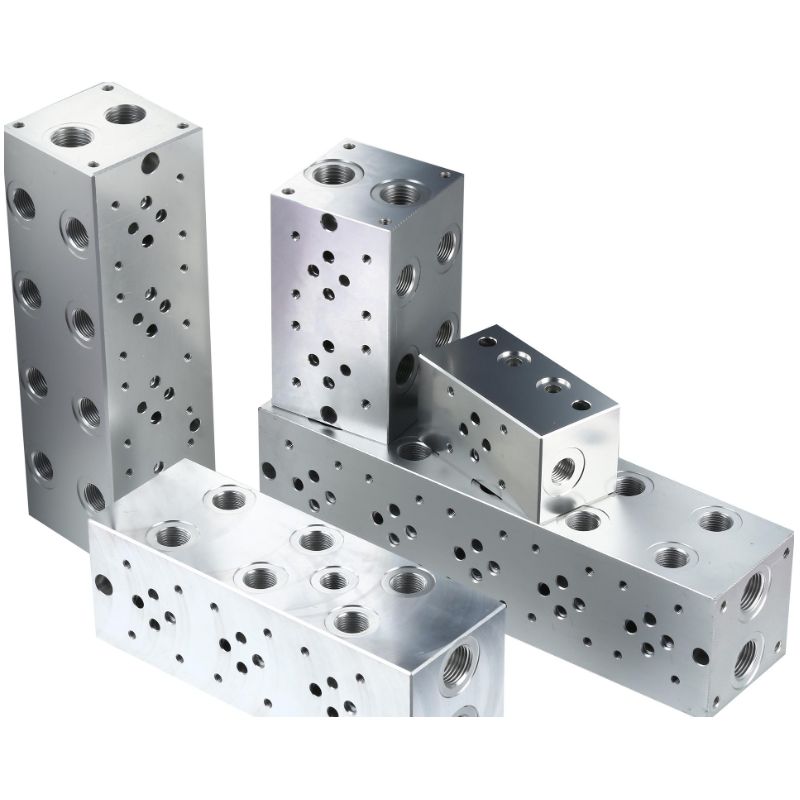

오일 블록

카트리지 밸브의 하우징을 형성하고 연결 채널을 제공하여 파일럿 밸브로 이어집니다.

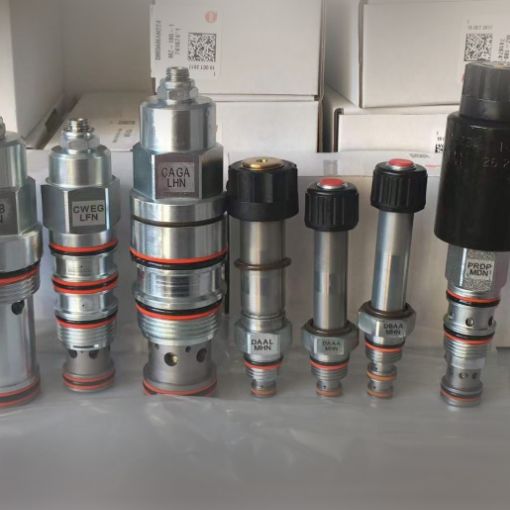

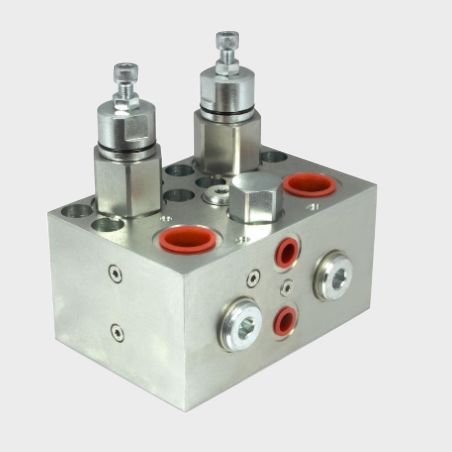

카트리지 밸브

2 개의 서비스 포트와 하나의 제어 포트가있는 유압 제어 콘 밸브.

씌우다

주요 목적은 카트리지 밸브에 통로를 밀봉하고 파일럿 밸브에 연결 오일 라인을 제공하는 것입니다.

파일럿 밸브

기본적으로 설계된 방향 또는 압력 제어 밸브 소형화 된 방향 또는 압력 제어 밸브는 카트리지 밸브, 바람직하게는 표준화 된 NG6 포트 구성으로 제어합니다.

오일 회로 블록은 산란 된 유압 오일 회로 모음입니다. 간단히 말해, 유압 블록은 유압 오일의 작업을 제어하는 ​​블록입니다. 일반적으로 Jinwu에서 생성되는 각 유압 시스템은 유압식 도식 다이어그램에 따라 별도로 설계해야합니다. 장점은 유압 시스템의 설치, 검사, 교체 및 후속 유지 보수를 단순화한다는 것입니다. 단점은 설계 및 처리 요구 사항이 높고 단일 조각의 비용이 높으며 맞춤형 유압 스테이션은 단일 피스 및 소형 배치 생산에 적합하지 않다는 것입니다.

간단히 말해, 유압 블록은 유압 오일의 작업을 제어하는 ​​블록입니다.

유압 시스템의 유압 부품의 구성 형태는 현재 통합 구성을 채택합니다. 통합 블록 구성은 오일 회로 블록 표면에 플레이트 유압 밸브를 설치하는 것입니다. 다중 기본 회로로 구성된 유압 시스템의 경우, 기본 유압 회로는 일반적으로 장비 장치의 구성에 따라 그룹화되며 각 그룹은 오일 회로 블록에 해당합니다. 오일 회로 블록을 설계 할 때 약간의 감독은 설계 및 제조의 오류로 이어질 것입니다. 따라서 오일 회로 블록을 설계하기위한 전문 설계 소프트웨어를 선택하는 것이 특히 중요합니다.
